Краново-манипуляторная установка Донг Янг 1406 является одним из самых востребованных гидравлических манипуляторов в сегменте среднетоннажной спецтехники. Однако интенсивная эксплуатация, тяжелые климатические условия и неизбежный износ металла ставят перед владельцами и механиками сложные задачи по восстановлению работоспособности агрегата. Ремонт КМУ Донг Янг 1406 требует не только глубокого понимания гидравлики и кинематики, но и доступа к качественному рынку запасных частей. В этой статье мы проведем детальный технический разбор данного крана, выделим самые уязвимые места, научим грамотной дефектовке и предложим алгоритмы подбора комплектующих, чтобы ваш манипулятор служил без простоев. Если вы ищете место, где можно оперативно купить оригинальные позиции, стоит обратить внимание на портал специализированной торговли запчастями; например, в каталоге https://kranavto59.ru/dong-yang-ss1406 представлен широкий ассортимент узлов именно для этой модели, что значительно упрощает процесс снабжения ремонтного хозяйства.
Анатомия поломок: основные узлы выхода из строя
Несмотря на корейскую надежность, КМУ Донг Янг 1406 имеет ряд «болевых точек», свойственных телескопическим гидроманипуляторам. Статистика сервисных центров показывает, что чаще всего ремонт требуется следующим элементам.
1. Гидроцилиндры и уплотнительная группа
Основной ресурс КМУ определяется состоянием гидроцилиндров подъема стрелы, телескопической секции и поворота колонны. В зоне риска — сальники и манжеты цилиндров. Из-за высокого давления (до 28 МПа) происходит выдавливание уплотнительных колец, особенно при работе с перегрузом. Типичная проблема — задиры зеркала гильзы, вызванные попаданием абразива через сапун или изношенный шток. Восстановление требует либо гильзовки (растачивание и запрессовка втулки), либо замены цилиндра в сборе.
2. Поворотная колонна и опорно-поворотное устройство (ОПУ)
Втулки поворотной колонны и подшипниковые узлы ОПУ испытывают колоссальные радиальные и осевые нагрузки. Характерная неисправность — люфт в опоре, который диагностируется по вибрации стрелы при вращении. Если вовремя не заменить роликовые дорожки или не перетянуть стопорные кольца, происходит перекос стрелы, что ведет к деформации цапфы.

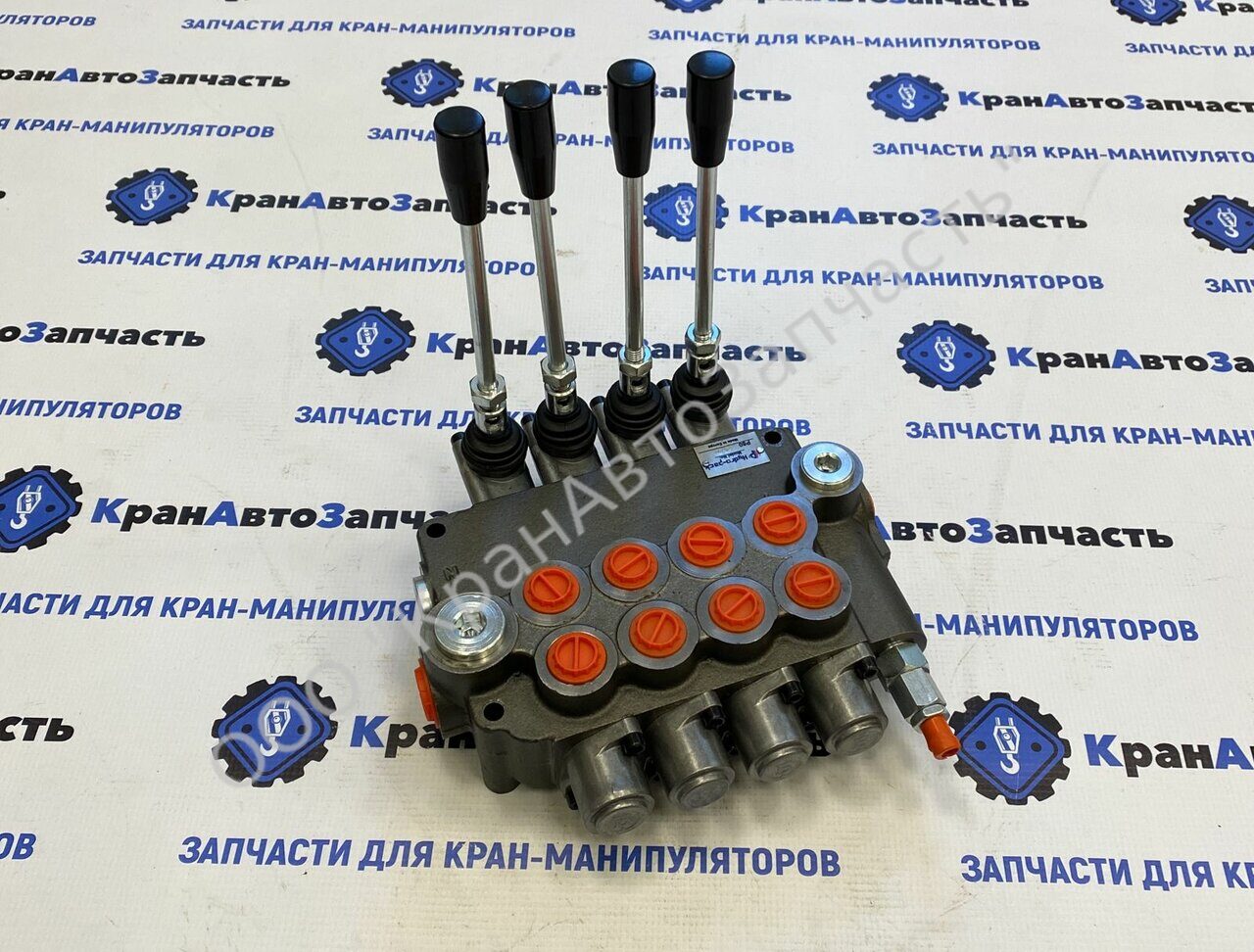

3. Распределительная гидравлика (гидрораспределитель)
Золотниковые пары распределителя — это сердце гидравлики. Износ золотников и корпуса приводит к внутренним перетечкам масла, падению нагрузки на крюке и самопроизвольному опусканию стрелы. Ремонт узла часто сводится к хонингованию корпуса и подбору ремонтного золотника, что требует высокой точности.
4. Телескопическая секция и направляющие
Скользящие башмаки (сухари) телескопической части истираются, вызывая провисание секций и несоосность. В запущенных случаях изнашиваются опорные поверхности самой секции, что требует сложной наплавки и последующей механической обработки на станке.
Диагностика: как выявить проблему до аварии
Грамотная диагностика — это 70% успеха ремонта. Для КМУ Донг Янг 1406 используется комплексный подход, включающий органолептический контроль, инструментальную дефектовку и гидравлические тесты.
- Визуальный осмотр и простукивание: Проверка на наличие подтеков масла в штоковых уплотнениях, трещин на сварных швах стрелы. Простукивание молотком позволяет выявить ослабление пальцев и гаек крепления гидроцилиндров.
- Измерение люфтов: Индикатором часового типа замеряется биение штока цилиндра и радиальный зазор в ОПУ. Допустимый люфт для этого класса КМУ не должен превышать 0.5 мм.
- Гидравлическое тестирование: Проверка давления на коллекторе и в рабочих линиях. Падение давления более чем на 15% за 10 минут укажет на износ плунжерных пар насоса или перепускные клапаны.
- Анализ масла: Наличие металлической стружки в фильтре тонкой очистки или на магнитах сливных пробок — явный признак начинающегося разрушения гидромотора или осевого поршневого насоса.
Подбор запчастей: нюансы и технические ловушки
При выборе запчастей для КМУ Донг Янг 1406 главное правило — не ориентироваться только на внешнюю схожесть. Донг Янг часто использует уникальные размеры посадочных мест и специфическую резьбу. Рассмотрим алгоритм корректного подбора.
Каталожные группы запчастей
- Гидравлика: Сальники, манжеты (полиуретан), резиновые кольца (NBR), уплотнительные комплекты для цилиндров и распределителя.
- Механика: Сухари (из полиамида или металлофторопласта), пальцы, втулки скольжения, шкворни, болты крепления ОПУ.
- Фильтрующие элементы: Воздушные сапуны, сливные фильтры, фильтры высокого давления.
- Ремни и приводы: Ремни привода насоса от коробки отбора мощности (КОМ).
При заказе комплектующих крайне важно сверить артикул по каталогу производителя. Многие продавцы предлагают аналоги, но для нагруженных узлов (например, уплотнений цилиндров) специалисты рекомендуют ставить только оригинальные оринги и полиуретановые кольца. Дело в том, что аналоговые комплекты часто имеют меньший ресурс по твердости (Shore A) и начинают выдавливаться в зазоры уже через месяц работы.
Ошибки эксплуатации, укорачивающие жизнь КМУ
Самые дорогостоящие поломки возникают не из-за естественного износа, а из-за человеческого фактора. Ниже приведены частые ошибки операторов и механиков.
- Работа без грузового ограничителя (ОГП): Сознательное отключение системы безопасности приводит к перегибу стрелы, загибу штоков цилиндров и разрушению опор. Ось стрелы может повело, что потребует замены всего пакета секций.
- Игнорирование обкатки после ремонта: Замена гидронасоса или гидрораспределителя требует обязательной обкатки на холостых оборотах для удаления воздуха из гидробака и системы. Воздушная пробка вызывает «кавитацию» и мгновенный износ пар трения.
- Неправильный подбор масла: Использование вязкости не по сезону (летнее масло зимой) ведет к повышенному давлению в системе, разрыву прокладок и выходу из строя регулятора потока. Рекомендуется всесезонное масло класса HVLP.
- Перегрузка при выдвинутой телескопии: Максимальный момент нагрузки достигается при полностью сложенной стреле. Если выдвинуть секции на полную длину, нагрузочная характеристика падает в разы, и вы рискуете получить необратимую деформацию направляющих втулок.
Стратегия капитального ремонта: пошаговая инструкция
Капитальный ремонт КМУ Донг Янг 1406 проводится раз в 5–7 лет либо при наработке более 8000 мотор-часов. Процесс включает разборку всех узлов, дефектовку и замену критических элементов.
- Демонтаж и разборка: Слив масла, снятие стрелы, демонтаж гидроцилиндров и насосной группы.
- Очистка и мойка: Все детали моются в керосине или специальном растворе для выявления микротрещин (капиллярный контроль).
- Микрометраж: Замер диаметров цилиндров, штоков и посадочных гнезд. Эллипсность гильз не должна превышать 0,05 мм на 100 мм диаметра.
- Замена расходников: Полная замена всех уплотнительных манжет, сальников, колец и пыльников. Особое внимание — направляющим кольцам в головках цилиндров.
- Сборка с использованием смазки: Внутренние компоненты смазываются консистентной смазкой Литол-24 или аналогичной для предотвращения сухого трения при первом запуске.
Как избежать подделок: советы по выбору поставщика
Рынок запчастей для КМУ перенасыщен некачественным ширпотребом из Китая и Турции, который внешне копирует оригинал, но разрушается через 2-3 цикла работы. Чтобы купить действительно ресурсные детали, следуйте этим правилам.
- Требуйте сертификат соответствия на гидравлические уплотнения. Оригинальные манжеты имеют маркировку лазером и специфическую фаску на рабочей кромке.
- Проверяйте твердость сухарей — они должны быть изготовлены из капролона или специального фторопласта, а не из дешевого полиэтилена.
- Обращайте внимание на упаковку: у оригинальных запчастей Донг Янг она фирменная, с голографической защитой и штрих-кодом.
- Работайте только с проверенными дистрибьюторами, которые могут предоставить доступ к электронному каталогу, где по вин-коду (VIN) или серийному номеру КМУ можно подобрать точную замену.
В большинстве случаев при обращении в специализированные компании можно получить квалифицированную консультацию по подбору аналогов, если оригинал недоступен. Однако для критических узлов, таких как шпиндель насоса или золотниковая втулка, эксперты настаивают на применении исключительно OEM-компонентов.
Ремонт гидронасоса и гидромотора: тонкости восстановления
Гидронасос Донг Янг 1406 — аксиально-поршневой, с наклонным диском. Его ремонт — одна из самых сложных процедур. Чаще всего изнашивается распределительный диск и торцы поршней. Вместо полной замены насоса практикуют замену пакета плунжеров в сборе и шлифовку торцевой крышки. При этом важно выдержать фаску притира, чтобы обеспечить гидравлический клин между деталями.
Что касается гидромотора поворота, то у него слабое место — это сальники вала и подшипники качения. При появлении течи из дренажного отверстия менять уплотнения нужно немедленно, чтобы масло не попало в редуктор, размывая смазку зубчатых пар.
Профилактика: смазка и регулировка
Чтобы ремонт КМУ Донг Янг 1406 проводился как можно реже, необходимо внедрить жесткий график ТО. Ежесменная смазка всех шарнирных соединений (шкворней и пальцев) через масленки — обязательное условие. Пренебрежение этой процедурой превращает пальцы в «прикипевшие» детали, выпрессовка которых превращается в многочасовой кошмар с применением газовой резки.
Регулярно проверяйте затяжку болтов ОПУ. Периодическая рихтовка стрелы (выравнивание) может потребоваться, если на ней работали с критическими перекосами. Для этого используют гидравлические домкраты и тепловую обработку, что лучше доверить профессионалам.
Не забывайте про промывку гидробака и замену фильтров строго через каждые 250 моточасов работы в тяжелых условиях. Использование неоригинальных фильтрующих элементов с меньшей площадью поверхности приведет к коллапсу предохранительного клапана и перегреву масла.
В заключение важно подчеркнуть, что грамотный ремонт КМУ Донг Янг 1406 — это сочетание высокой квалификации механика, качественного инструмента и оригинальных комплектующих. Экономия на запчастях в данном случае приводит к астрономическим затратам на внеплановый капитальный ремонт всего манипулятора. Используйте проверенные источники для заказа, следите за состоянием гидравлики и своевременно реагируйте на нештатные шумы и нагревы узлов. Так ваш кран-манипулятор будет оставаться эталоном надежности даже при самой жесткой эксплуатационной нагрузке.
