Шариковые радиальные подшипники — это самый массовый и универсальный тип подшипников качения. Они применяются во всех отраслях промышленности — от автомобилестроения до аэрокосмической техники, от бытовых электродвигателей до горных комбайнов. Их главное назначение — воспринимать радиальные нагрузки, перпендикулярные оси вала, и при этом обеспечивать минимальное трение, высокую точность вращения и длительный срок службы. Конструкция таких подшипников относительно проста, но именно она обеспечивает им непревзойдённую надёжность и ремонтопригодность.
Разобраться в многообразии типоразмеров и модификаций бывает непросто даже опытному инженеру. Поэтому полезно обращаться к проверенным каталогам, где собраны все основные характеристики. Например, на https://podgroup.ru/catalog/podshipniki-sharikovie-radialnie/ представлен широкий ассортимент таких изделий с подробным описанием посадочных размеров, допусков и эксплуатационных параметров. Это значительно упрощает процесс подбора и позволяет избежать ошибок при заказе.
Конструкция и принцип работы

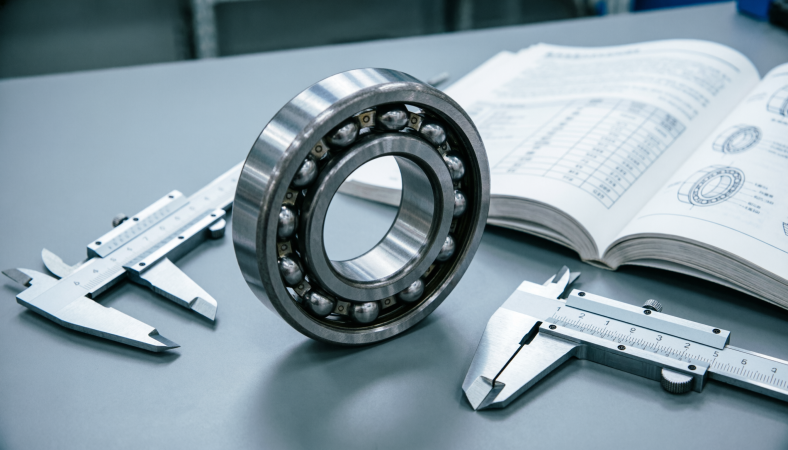

Шариковый радиальный подшипник состоит из наружного и внутреннего колец, между которыми расположены шарики (тела качения), разделённые сепаратором. Сепаратор удерживает шарики на равных расстояниях друг от друга, предотвращая их соприкосновение и снижая момент трения. В зависимости от конструкции сепараторы могут быть штампованными из стали, массивными из латуни, текстолита или полимера. Дорожки качения на кольцах имеют желобчатую форму, что позволяет шарикам свободно перекатываться, воспринимая нагрузку.
Основное преимущество этой схемы — сочетание способности воспринимать радиальные нагрузки с ограниченной осевой (в обе стороны). Благодаря точечному контакту шариков с дорожками достигается низкий коэффициент трения, что обеспечивает работу на высоких оборотах. Кроме того, радиальные шариковые подшипники допускают небольшие перекосы вала (до нескольких угловых минут) без существенного снижения ресурса, что упрощает монтаж и снижает требования к точности изготовления корпусов.
Классификация и основные серии
В международной и отечественной практике шариковые радиальные подшипники классифицируются по серии диаметров и ширин, а также по наличию дополнительных конструктивных элементов. Основные серии по ГОСТ 8338-75 и ISO 15:
- Сверхлёгкая серия (например, 100, 200) — используются там, где критичен вес и ограничено пространство, но нагрузки относительно невелики.
- Лёгкая серия (600) — наиболее распространённая, подходит для большинства промышленных применений: электродвигатели, насосы, вентиляторы.
- Средняя серия (300) — применяется при повышенных нагрузках, например, в редукторах и трансмиссиях.
- Тяжёлая серия (400) — предназначена для очень высоких радиальных нагрузок, используется в горнорудном оборудовании, прокатных станах.
Также существуют модификации с уплотнениями (ZZ, 2RS, 2RZ), с защитными шайбами, с увеличенным зазором (C3, C4) и специальным исполнением для высоких температур. Каждая модификация имеет свою маркировку, расшифровка которой даёт полное представление о свойствах подшипника.
Критерии выбора шарикового радиального подшипника
Правильный выбор начинается с анализа условий работы. Основные параметры:
- Величина и характер нагрузки — постоянная, переменная, ударная. Для ударных нагрузок предпочтительны подшипники с массивным сепаратором.
- Частота вращения — при высоких оборотах необходимо учитывать тепловыделение, класс точности и тип смазки.
- Температурный режим — для температуры выше +100 °C требуются специальные термостабилизированные стали и термостойкая смазка.
- Условия окружающей среды — влажность, запылённость, наличие агрессивных жидкостей диктуют необходимость в уплотнениях и антикоррозионных покрытиях.
- Класс точности — от P0 (нормальный) до P2 (прецизионный). Для шпинделей и измерительных приборов обычно применяют P5 и выше.
Основные этапы подбора шарикового радиального подшипника:
- Измерение посадочных мест — диаметр вала и отверстия в корпусе, ширина посадочного гнезда.
- Расчёт эквивалентной динамической нагрузки по формуле, учитывающей радиальные и осевые составляющие.
- Определение требуемой грузоподъёмности и сравнение с каталоговыми значениями.
- Выбор модификации (уплотнения, зазор, материал сепаратора) в зависимости от условий эксплуатации.
- Проверка долговечности (ресурса) по стандартной методике.
Материалы и качество изготовления
Для производства колец и шариков используют высококачественную хромистую сталь ШХ15, ШХ15СГ, а для особо ответственных применений — цементируемые стали (12ХН3А, 18ХГТ). Термическая обработка обеспечивает твёрдость поверхностей качения 58–65 HRC, что гарантирует сопротивление усталостному выкрашиванию. Шарики изготавливаются с точностью до 0,1 мкм, а шероховатость дорожек качения составляет не более Ra 0,08 мкм.
Современные заводы используют автоматические линии с числовым управлением, лазерную маркировку и 100% контроль геометрических параметров на выходе. Особое внимание уделяется чистоте смазочного материала и отсутствию посторонних включений, так как даже микрочастица абразива может значительно сократить ресурс. Именно поэтому продукция известных производителей всегда имеет гарантированное качество и стабильные характеристики в разных партиях.
Монтаж, смазка и техническое обслуживание
Установка шарикового радиального подшипника — ответственная операция, требующая соблюдения чистоты и использования специального инструмента. Нельзя допускать ударных нагрузок на кольца, так как они вызывают микротрещины. Нагрев подшипника для запрессовки должен быть равномерным (масляная ванна или индукционный нагреватель), чтобы не деформировать элементы.
Смазка — ключевой фактор долговечности. Для стандартных условий применяют пластичные смазки типа Литол-24 или ЦИАТИМ-201, для скоростных режимов — жидкие масла с противозадирными присадками. Периодичность замены смазки зависит от условий работы, но обычно составляет от 1000 до 5000 часов. Вибродиагностика и контроль температуры помогают выявить дефекты на ранней стадии, предотвращая аварийные остановки оборудования.
Заключение
Шариковые радиальные подшипники остаются краеугольным камнем современного машиностроения благодаря простоте, надёжности и универсальности. Они являются идеальным решением для большинства вращающихся узлов, обеспечивая баланс между стоимостью, несущей способностью и ресурсом. Знание типовых конструкций, правил маркировки и методов выбора позволяет инженерам принимать обоснованные решения, продлевая срок службы техники и снижая эксплуатационные расходы. Изучение актуальных каталогов и консультации со специалистами помогают быть уверенным в правильности выбора, что в итоге влияет на бесперебойность и экономическую эффективность производства.
