Ремонт топливных насосов своими руками

Принцип работы системы

ЭБУ получает соответствующие сигналы от различных датчиков. Учитывается положение педали газа, частота вращения вала двигателя, температура охлаждающей жидкости и температура самого топлива. Электронный блок управления получает данные о подъеме иглы форсунок, скорости движения транспортного средства, давлении наддува воздуха и его температуре на впуске.

ЭБУ обрабатывает полученную от датчиков информацию, а затем посылает сигнал на ТНВД. Это обеспечивает подачу необходимого и оптимального количества топлива к форсункам. Дополнительно обеспечивается наилучший угол опережения впрыска с учетом конкретных условий работы двигателя. Любая дополнительная нагрузка сразу отмечается ЭБУ, на ТНВД приходит сигнал и происходит увеличение топливоподачи для компенсации возросших нагрузок.

Электронный блок управления осуществляет контроль за работой свечей накаливания. ЭБУ следит за периодом накаливания, режимом работы свечей накаливания и периодом после накаливания. Все это происходит с учетом зависимости от температуры.

Ниже приведена схема электронного регулирования одноплунжерного насоса VE от Bosch для дизельного мотора:

  1. датчик начала впрыска;
  2. датчик частоты вращения коленвала и ВМТ;
  3. воздухорасходомер;
  4. датчик температуры ОЖ;
  5. датчик положения педали газа;
  6. блок управления;
  7. устройство ускорителя пуска и прогрева ДВС;
  8. устройство для управления клапаном рециркуляции отработанных газов;
  9. устройство для управления углом опережения топливного впрыска;
  10. устройство для управления приводом дозирующей муфты;
  11. датчик хода дозатора;
  12. датчик температуры топлива;
  13. топливный насос высокого давления;

Ключевым элементом в данной системе выступает устройство для перемещения дозирующей муфты ТНВД (10). Управляет процессами подачи топлива блок управления (6). Информация поступает в блок от датчиков:

  • датчик начала впрыска , который установлен в одной из форсунок (1);
  • датчик ВМТ и частоты вращения коленвала (2);
  • воздухорасходомер (3);
  • датчик температуры охлаждающей жидкости (4);
  • датчик положения педали акселератора (5);

В памяти блока управления хранятся заданные оптимальные характеристики. Основываясь на информации от датчиков, ЭБУ посылает сигналы на механизмы управления цикловой подачей и углом опережения впрыска. Так происходит регулировка величины цикловой подачи топлива в различных режимах работы силового агрегата, а также в момент холодного запуска двигателя.

Исполнительные устройства имеют потенциометр, который посылает обратный сигнал в ЭБУ, благодаря чему определяется точное положение дозирующей муфты. Регулировка угла опережения впрыскивания топлива  происходит по аналогичному принципу.

ЭБУ отвечает за создание сигналов, которые обеспечивают регулировку многочисленных процессов. Блок управления стабилизирует частоту вращения в режиме холостого хода, регулирует рециркуляцию отработанных газов с определением показателей по сигналам датчика массового расхода воздуха. Блок сопоставляет сигналы в реальном времени от датчиков с теми значениями, которые в нем запрограммированы в виде оптимальных. Далее происходит передача выходного сигнала от ЭБУ на сервомеханизм, который обеспечивает необходимое положение дозирующей муфты. При этом достигается высокая точность регулирования.

Данная система имеет программу самодиагностики. Это позволяет осуществлять отработку аварийных режимов для обеспечения движения транспортного средства  даже при наличии ряда определенных неисправностей. Полный отказ происходит только при поломке микропроцессора ЭБУ.

Наиболее распространенным решением регулировки цикловой подачи для одноплунжерного насоса высокого давления распределительного типа является использование электромагнита (6). Такой магнит имеет поворотный сердечник, конец которого соединяется посредством эксцентрика с дозирующей муфтой (5). Электрический ток проходит в обмотке электромагнита, при этом угол поворота сердечника может быть от 0 до 60°. Так происходит перемещение дозирующей муфты (5). Данная муфта в итоге  регулирует цикловую подачу ТНВД.

Ремонт ТНВД дизельных двигателей своими руками

Как правило есть и возможность самостоятельного ремонта ТНВД, но в основном такой ремонт ограничивается следующим списком манипуляций:

  1. Устранение протечек на корпусе самого насоса
  2. проверить и установить какое давление выдаёт агрегат
  3. регулировка опережение впрыска
  4. проверка на исправность регулятора частоты вращения
  5. Проверка работоспособности электромагнитного клапана
  6. проверка плунжерного механизма подачи топлива
  7. прочистка всех фильтрующих элементов (сеток)

Ремонт топливных насосов своими руками

  • Проверяем на протечку – на заведенном двигателе, отсоединяем тягу, которая соединяет педаль газа с рычагом, отвечающим за подачу топлива. И вручную покачиваем рычаг в радиальном направлении, тем самым как бы растягиваем возвратную пружину. Если через кольцевую щель вы вовсе не видите никакого просачивания солярки, значит все окей, уплотнение надежно и не изношено. В противоположном случае придётся ремонтировать сопряжение
  • Теперь простой тест на проверку электромагнитного клапана подачи топлива- если двигатель исправно запускается и глушится при повороте ключа – значит клапан исправен
  • Проверка все уплотнительных прокладок – придется снимать ТНВД, хорошенько вымыв его в солярке и хорошенько осмотрев места уплотнений на наличие протечек. Параллельно с этим оцениваем износ и других деталей визуально. При замене чего-либо обязательно меняются и уплотнительные кольца на новые

Если обнаружены изношенные детали, то как правило есть два способа отреставрировать их:

  1. Восстановить изношенную ось с помощью хромированного напыления
  2. Установка в корпус бронзовой втулки бронзовую втулку. Корпус перед этим обычно приходится растачивать

Теперь приступаем к проверке плунжерного нагнетателя.

Ремонт топливных насосов своими руками

  • Отсоединяем от корпуса распределительную головку насоса
  • Ложем насос шкивом вниз, чтобы не высыпать все его внутренности
  • Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, необходимо проверить, не заклинивают ли эти детали при вращении или движении, а затем, поддерживая их пальцами, извлечь из корпуса
  • Ролики, шайбы, оси кулачковой муфты в обязательном порядке помечайте ярким маркером, потому что все они уже хорошо притерлись друг к другу, и нарушать эту притертость очень не рекомендуется.
  • Когда все это разобрали, очень внимательно осмотрите детали на предмет обнаружения сколов или выработки. Если заметен порядочный износ не поскупитесь и поставьте новую деталь.
  • Степень износа плунжерной пары в реальности так сказать на глаз оценить можно только очень приблизительно. Работоспособность прецизионного сопряжения проверяется после того как вы собрали весь насос и потом измеряйте его рабочее давления.
  • Так же не забудьте продуть сжатым воздухом все фильтрующие элементы (сетки), и после такой процедуры можете собирать насос в обратной последовательности
Популярные статьи  Подогреватели тосола, типы устройств, установка

Какие бензонасосы устанавливаются на ВАЗ 2108/2109 (карбюратор)

Изначально как карбюраторные, так и инжекторные модели автомобилей ВАЗ 2108/2109 оснащаются бензонасосами марки ДААЗ. Их непосредственный производитель — сам завод АвтоВАЗ. Эти устройства характеризуются низкой стоимостью и доступностью для широкого круга автовладельцев: ДААЗ можно купить в любом автомагазине.

Однако несмотря на цены отечественного производителя (от 700 рублей за изделие), многие автолюбители предпочитают как можно быстрее снять заводской и установить другой. Это желание объясняется наличием большого количества негативных отзывов со стороны владельцев относительно качества ДААЗ.

Ремонт топливных насосов своими рукамиСамый бюджетный вид оборудования для топливных систем отечественных автомобилей

Альтернативным вариантом оснащения считается бензонасос фирмы Пекар (Pekar). Он более стоек ко всем видам воздействий, к тому же характеризуется долговечностью. Пекар — ведущий производитель автокомпонентов в России.

Ремонт топливных насосов своими рукамиКачественные и долговечные устройства завоевали популярность у многих российских водителей ВАЗ

По желанию владельца во время ремонта можно установить на ВАЗ 2108/2109 бензонасос производства немецкой фирмы Bosch. Стоимость оригинального устройства более 2 тысяч рублей, однако качество целиком сможет окупить все расходы.

Топливные насосы в автомобилях ВАЗ 2108/2109 с инжекторными двигателями расположены не под капотом. Поэтому поиск поломок и неисправностей должен начинаться не с традиционного открывания крышки капота. Устройство располагается непосредственно в бензобаке. То есть добраться до него в случае поломки будет достаточно сложно — придётся откидывать или демонтировать заднее сиденье.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Ремонт топливных насосов своими руками
Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

Ремонт топливных насосов своими руками
В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Как поменять фильтр на бензонасосе

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Ремонт топливных насосов своими руками
Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  1. 2112–1139009–12 — для двигателей объёмом 1,5 см3;
  2. 2112–1139009–01 — для двигателей объёмом 1,6 см3;
  3. 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Когда нужно снимать топливный насос Форд Фокус

На Форд Фокус 2 замена бензонасоса обычно требуется на автомобилях с достаточно большим пробегом (от 150-200 тыс. км. и больше). Как правило, на проблемы с топливоподачей указывают следующие симптомы:

  • двигатель плохо заводится;
  • при разгоне возникают рывки, провалы;
  • топливный насос сильно гудит и шумит;
  • заметна потеря мощности;
  • насос при включении зажигания не работает (нет характерного звука его срабатывания).

Обратите внимание, топливный насос часто замены может не требовать. Заменить потребуется только сеточку-фильтр бензонасоса Форд Фокус. Однако для подключения доступа к сетчатому фильтру бензонасоса, устройство все равно нужно снимать

Однако для подключения доступа к сетчатому фильтру бензонасоса, устройство все равно нужно снимать.

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

  1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
  2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
  3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

  1. Повреждения диафрагмы с нарушениями герметичности.
  2. Потеря жесткости и рабочих характеристик пружины.
  3. Засорение клапанов за счет скопления грязи.
  4. Потеря пропускной способности фильтров за счет скопления загрязнений.
  5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
  6. Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Популярные статьи  Как решить проблему с неработающим стеклоподъёмником

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

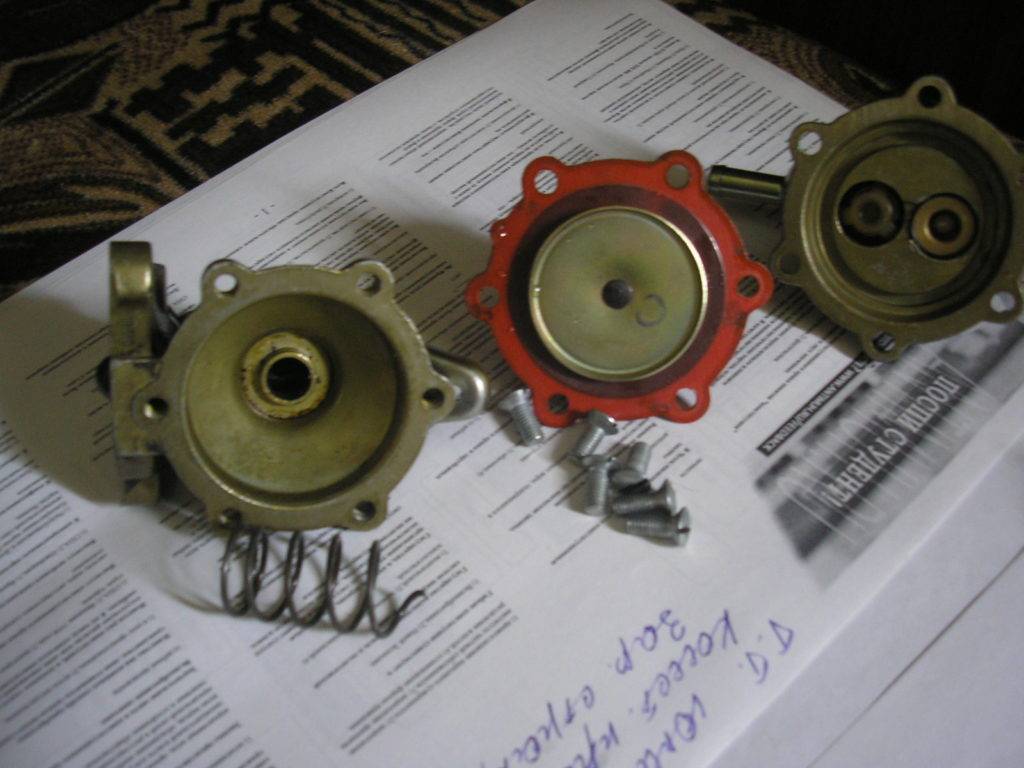

Можно ли делать ремонт бензонасоса своим руками

Ремонт топливных насосов своими руками

Механические бензонасосы, в силу своей нехитрой конструкции, подлежат ремонту – собственно, в них и ломаться-то особо нечему. Чаще всего выходит из строя мембрана, иногда шток. Все это можно заменить, хотя большинство автолюбителей предпочитает не заморачиваться и купить новый насос – стоит он недорого и меняется буквально за 10 минут.

Что касается электрического бензонасоса, то чинить его, тем более самостоятельно, не рекомендуется. Теоретически, устройство электрического бензонасоса ремонту не подлежит – так предусмотрено производителем. На практике некоторые народные умельцы вскрывают корпус и питаются отремонтировать или заменить поврежденные или вышедшие из строя детали. Такая самодеятельность чревата серьезными повреждениями топливной системы, так что экспериментировать не стоит, и лучше приобрести новый насос.

Как снять бензонасос

Чтобы ответить, как поменять бензонасос, необходимо изучить процедуру снятия топливного насоса. Снятие бензонасоса и замена предполагает демонтаж устройства. Для извлечения понадобится специальный ключ для снятия бензонасоса (съемник), рожковые ключи, трубчатый ключ, набор головок.

Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.

Сделать это можно следующим образом:

  • отключить «минус» на аккумуляторной батарее;
  • на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;

Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.

Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее

Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос

Как снять трубку с бензонасоса

Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.

Снятие бензонасоса и замена

После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).

  1. Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
  2. Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
  3. После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.
Популярные статьи  Как проводится проверка автомобиля на возможный запрет регистрационных действий

Читать дальше: Что лучше форд куга или хендай крета

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.

Добавим, что во время монтажа следует:

  • внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
  • также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.

Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

  • крестообразная отвертка;
  • трещетка с головой на 7 и 10;
  • ключ на 17.

Замена агрегата производится в следующей последовательности:

  1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
  2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
  3. Отсоединяется жгут проводов подходящих к модулю.
  4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
  5. Отключается аккумулятор.
  6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
  7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
  8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

  1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
  2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
  3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
  4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
  5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
  6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.
