Принцип действия механического нагнетателя воздуха в машине

Содержание

Электрический наддув

Система электрического наддува разрабатывалась фирмой «Controlled Power Technologies» (в настоящий момент вошла в состав подразделения силовых агрегатов компании «Valeo») в течение трех лет.

В отличие от турбонаддува, где центробежный нагнетатель приводят в действие выхлопные газы, или механического наддува, где нагнетатель связан с коленчатым валом двигателя, в системах с электрическим наддувом нагнетатель вращается электромотором. Обычно подобные системы являются комбинированными, так как использование электрического и турбонаддува совместно даёт существенный выигрыш, позволяя избежать турбоямы на низких оборотах двигателя.

Система электрического наддува «Controlled Power Technologies»
Она совмещает в одном устройстве электрический и турбонагнетатель.

Компания «Audi» недавно представила систему электрического наддува, работающую по схеме, отличной от схемы «Controlled Power Technologies». Система «Audi» (на рис. ниже) использует двойной наддув: обычная турбина работает на средних и высоких оборотах, а электрическая — на малых, исключая турбояму.

Система электрического наддува «Audi»

В «Audi» собираются снабдить электрическим наддувом собственные дизельные моторы. На заводе компании уже собран пробный образец трехлитрового V6 TDI с подобным двойным наддувом. В системе задействован компактный электродвигатель, способный быстро раскрутить турбину до высоких скоростей. Возникновение дополнительного потребителя никак не должно отразиться на общем уровне энергопотребления, так как потери на раскрутку турбины перекроются при помощи системы рекуперации.

Внимание к электрическому наддуву в последнее время проявляют также компании «Ricardo», «Ford» и «BMW». Последняя недавно получила патент на электротурбину собственной конструкции, а компания «Ford» работает совместно с «Controlled Powertrain Technologies» и «Valeo» над трёхцилиндровым двигателем «Hyboost» с электронаддувом. «Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей

«Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей.

На рынке тюнинга существуют и так называемые осевые электрические нагнетатели, которые, как правило, входят в систему динамического наддува (читайте ниже). Движение воздуха в них осуществляется в осевом направлении. Один или пара последовательных либо параллельных вентиляторов с электромоторчиком, будучи установленными в воздушном тракте, проталкивают воздух вдоль себя назад, в фильтр или уже после него во впускной коллектор. Если такая система преодолевает хотя бы сопротивление фильтрующих элементов, эффект уже неплохой.

008_MOTO_1110_072

Принцип действия механического нагнетателя воздуха в машине
Rotrex в разборе (сверху) и его масляная система (снизу). Планетарный редуктор с гладкими роликами работает главным образом благодаря специальному маслу, циркулирующему по системе. Поэтому, в отличие от шестеренчатых собратьев, которые смазываются от общей системы смазки мотора, у Rotrex’a свой масляный контур с радиатором и фильтром. Rotrex в разборе (сверху) и его масляная система (снизу). Планетарный редуктор с гладкими роликами работает главным образом благодаря специальному маслу, циркулирующему по системе. Поэтому, в отличие от шестеренчатых собратьев, которые смазываются от общей системы смазки мотора, у Rotrex’a свой масляный контур с радиатором и фильтром.

Какие преимущества от установки компрессора?

В настоящее время данная автомобильная деталь весьма популярна у тех, кто желает повысить характеристики двигателя на своём ВАЗ 2107. Дело в том, что компрессор способен нагнетать воздух на минимальных оборотах. Это обусловлено тем, что его привод осуществляется непосредственно от коленчатого вала самого двигателя. В результате компрессор может увеличивать количество поставляемого воздуха параллельно нарастанию оборотам карбюратора. Всё это приводит к повышению мощности двигателя.

Принцип действия механического нагнетателя воздуха в машине

Компрессор на инжекторный ВАЗ 2107

Плюсы в сравнении с системами турбонаддува

Компрессор обладает большим количеством преимуществ в сравнении с этой автомобильной деталью. Речь идёт о том, что:

  • компрессор на ВАЗ не способствует перегреву двигателя в процессе своей деятельности;
  • он повышает свою активность вместе с нарастанием оборотов карбюратора;
  • при работе компрессора практически никогда не требуется вмешательства извне.

Последний пункт весьма важен в том случае, если на автомобиле установлен именно инжектор. Связано это с тем, что подобные двигатели обладают достаточно сложной структурой. В результате самостоятельно перебрать его очень сложно. Правда, и выходят из строя такие карбюраторы крайне редко. Так что для ВАЗ 2107 компрессор представляет собой идеальный выбор.

Основные недостатки компрессоров для ВАЗ 2107 инжектор

Как и у любой другой автомобильной детали, у этого приспособления имеются свои минусы. В первую очередь речь идёт о снижении КПД ДВС. Это связано с тем, что на их привод расходуется определённое количество мощности, которая вырабатывается двигателем.

Ещё одним существенным недостатком компрессоров является то обстоятельство, что для их установки необходимо достаточно много места, так как они обладают значительными размерами.

Немаловажным недостатком этой автомобильной детали является громкий звук, который она издаёт в процессе своей деятельности. Помимо этого следует отметить то обстоятельство, что для установки компрессоров, как правило, требуется специальный привод.

Принцип работы турбины

Как видим, в корпус турбины попадают выхлопные газы, они крыльчатку или, другими словами, турбинное колеса, после того как они отработали они выходят из турбины. На одном валу турбинным валом находится рабочее колесо компрессора. Оно установлено внутри корпуса компрессора. На вход идет атмосферный воздух, а на выходе под большим давлением мы получаем, так называемый, надувочный воздух. Турбонадув очень хорошо способствует увеличению мощности и снижению расхода топлива. Например, если на двигатель объемом 1.4 или 1.6 установить турбину, то вполне вероятно получить очень не плохую мощность автомобиля сравнимую с мощностью автомобиля без турбины, но с двигателем 1.8-2.0. Экономичнее из этих двух автомобилей, будет конечно-же автомобиль, с меньшим объемом двигателя. Эта технология очень популярна у немцев и некоторых японцах. Например, некоторые модели VW Golf идут с небольшими объемами мотора, но с хорошей мощностью, которая в свою очередь достигается за счет турбины.

Нагнетатель воздуха – зачем он нужен?

Для понимания места и роли нагнетателя воздуха необходимо вспомнить основы работы ДВС. В цилиндры двигателя авто поступает топливно-воздушная смесь (ТВС), сгорание которой и обеспечивает работу мотора. Соотношение между бензином и воздухом поддерживается на определенном уровне и зависит от режимов работы и нагрузки двигателя. Количество ТВС в цилиндре при обычных условиях ограничено его объемом, попадает она туда благодаря создаваемому разрежению на такте впуска, тогда мотор авто всасывает необходимое количество смеси.

Популярные статьи  Приборы для диагностики автомобиля

Принцип действия механического нагнетателя воздуха в машине

Вот здесь и скрыта тонкость, позволяющая повысить мощность двигателя. Если в него подавать ТВС под давлением, то в тот же самый объем ее поместится гораздо больше, и значит, в процессе сгорания смеси выделится больше энергии и увеличится мощность, которую способен развивать силовой агрегат. Для увеличения объема воздуха, идущего в цилиндры двигателя авто, используется нагнетатель (компрессор). Так называется механизм для сжатия и подачи газа под давлением.

Дополнительным преимуществом может стать экономия топлива, т. к. необходимой мощности можно добиться от мотора меньшего объема.

Разновидности привода механического наддува

Чтобы привести в движение компрессор необходима передача крутящего момента от коленвала. Существует четыре основных типа привода механических нагнетателей: ременной, цепной, прямой и шестеренчатый.

Ременной привод. Как уже понятно из названия, крутящий момент передается посредством ремня, который может иметь разную конфигурацию (зубчатый, клиновый, плоский и т. д.) в зависимости от производителя мотора. Ремни в качестве привода считаются плохим решением, так как служат недолго, требуют замены и склонны к проскальзыванию.

Цепной привод. Этот вариант можно назвать аналогом предыдущего, который имеет ряд неоспоримых преимуществ, за что и почитается больше. Цепь считается более надежной, служит дольше, не требует частой замены и не проскальзывает.

Прямой привод. Такой тип привода представляет собой установку механического наддува прямо на фланец коленвала. Прелесть заключается в том, что отсутствует ременная, а также цепная передача, что упрощает обслуживание и не требует постоянных замен.

Шестеренчатый привод. Такая система привода предусматривает передачу крутящего момента посредством механизма шестерен. Среди недостатков такого привода можно выделить большие габариты и повышенную шумность.

Немного исторических сведений

Использовать нагнетатель воздуха в своих разработках первыминачали;Alfa Romeo Mercedes и Fiat.Вообще же идея применять механический компрессор была придумана и разработана практически сразу же после изобретения самого ДВС уже в 1885 г ученый Готтлиб Даймлер оформил патент на свой нагнетатель воздуха. Внешне его идея немного отличалась от нашего понимая сути нагнетателей: он предлагал, что некий насос или специальный вентилятор будет нагнетать в двигатель большую нежели, обычно порцию кислорода. Вскоре, всего через 7 лет, в 1902 году Луис Рено получил свой патент на конструкцию центробежного нагнетателя. Рено даже сделали выпуск малой серией автомобиля с нагнетателем, однако в дальнейшем проект забросили. Альфред Бюхи так же в 1905 году придумал свой турбонагнетатель, который работал с использованием выхлопных газов. Известные roots носят фамилию своих изобретателей изобрели их еще аж 1859 году братья Рутс. Из себя рутс представляют роторно-шестерёнчатые компрессоры. Винтовой компрессор был изобретен значительно позже, в 1936 году, патент принадлежит Альфу Лисхольму, главному инженеру SRM. У всех этих устройств есть один общий момент, в свое время, а это почти 100 лет назад, они не получили должного распространения ввиду заторможенности общего технического процесса. Зато ныне компрессор — это важная составляющая современного автомобиля.

Виды нагнетателей: кто есть кто

Пришло время разобраться с разновидностями суперчарджеров, и причинами их невысокой популярности у автопроизводителей. Для этого мы попытаемся вспомнить все плюсы и минусы механического нагнетателя воздуха для автомобиля.

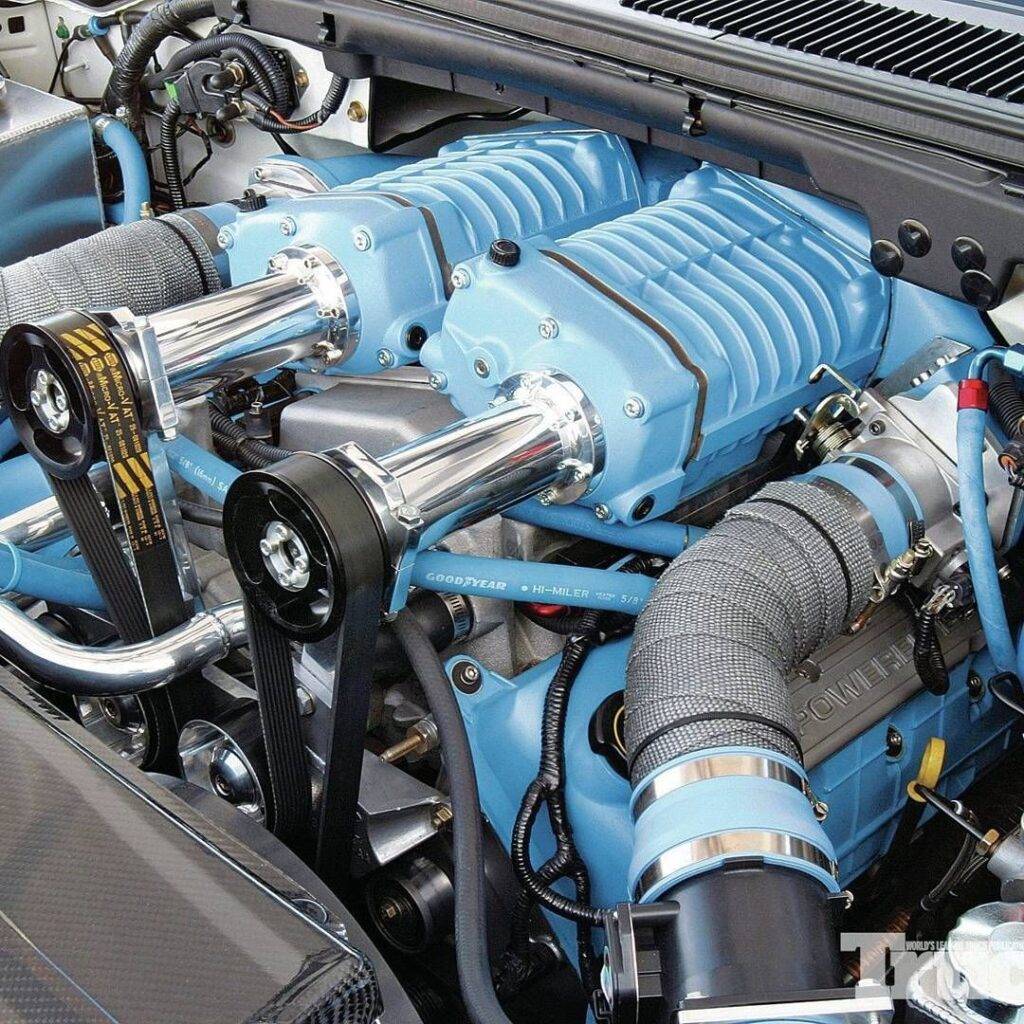

Под капотами автомобилей можно встретить такие виды нагнетателей:

  • кулачковый (больше известен в мире как Roots);
  • винтовой (также именуемый Lysholm);
  • центробежный.

История механического нагнетания воздуха в двигатели началась именно с кулачковых устройств. Представляет собой этот агрегат два ротора с кулачками, вращающимися навстречу друг другу. Кулачки имеют специальную форму, благодаря которой наиболее эффективно происходит процесс нагнетания давления.

Кстати, по аналогичному принципу устроены шестерённые масляные насосы. Считается, что нагнетатели Roots отлично работают даже на малых оборотах мотора – давление воздуха повышается очень быстро. Но у этого достоинства есть и обратная сторона.

Принцип действия механического нагнетателя воздуха в машине

Дело в том, что на высоких оборотах воздуха может оказаться слишком много, поэтому они оборудуются регуляторами давления, которые при необходимости стравливают излишки.

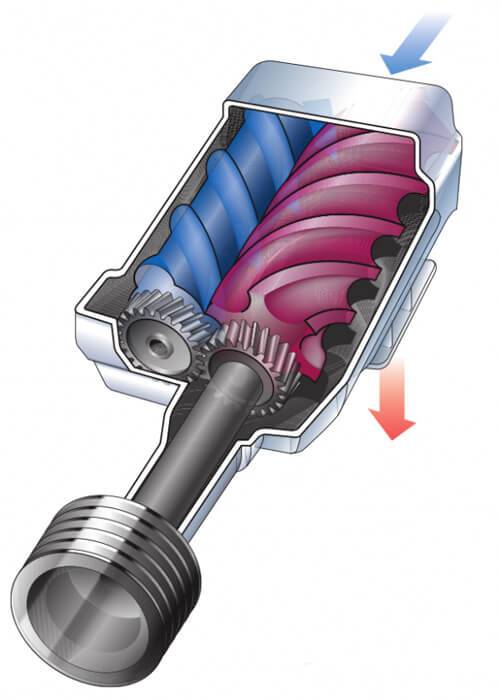

Схожую конструкцию имеют нагнетатели Lysholm. Их основа – два ротора-шнека конической формы, причём выемки одного совпадают с выступами другого. Воздух, захватывается этими элементами и сжимается при их вращении. Такие варианты встречаются реже кулачковых, так как их цена выше из-за сложности изготовления.

Принцип действия механического нагнетателя воздуха в машине

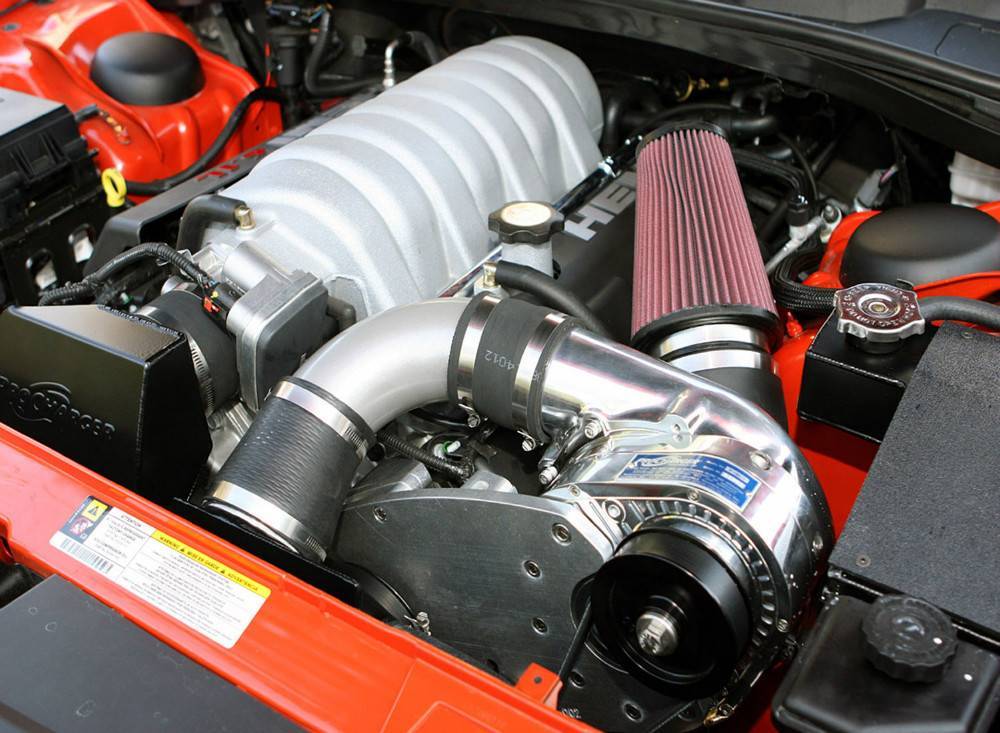

Центробежные нагнетатели по своему конструктиву очень напоминают турбокомпрессоры. Их ключевым элементом выступает крыльчатка, которая, вращаясь на высоких оборотах, разгоняет воздух.

Принцип действия механического нагнетателя воздуха в машине

Кстати, появились они примерно в одно и то же время, что и кулачковые. Неоспоримым преимуществом центробежных суперчарджеров является их компактность и дешевизна. Благодаря этим факторам, среди любителей тюнинга и тех, кто устанавливает механические нагнетатели своими руками, они пользуются очень широким спросом.

Из недостатков – сильная зависимость эффективности от частоты вращения коленвала двигателя.

Нагнетатель как элемент агрегатного наддува

Применение нагнетателя и его функции

Работа нагнетателя на двухтактном и четырёхтактном моторах Нагнетатель может применяться на поршневых и роторно-поршневых ДВС, работающих по любому термодинамическому циклу и с любым числом тактов. Для большинства типов подобных ДВС нагнетатель является опциональным элементом конструкции, не влияющим на принципиальную возможность работы самого ДВС. Основная задача нагнетателя здесь — наддув с целью повышения мощности. Под наддувом подразумевается в первую очередь принудительное нагнетание воздуха в ДВС с давлением выше текущего уровня атмосферного, приводящее к увеличению плотности и массы воздуха в камере сгорания перед тактом рабочего хода, что, в свою очередь, согласно правилу стехиометрической горючей смеси для конкретного типа двигателя, позволяет сжечь больше топлива, а значит увеличить крутящий момент (и мощность, соответственно) на любой сравнимой с безнаддувным двигателем частоте вращения коленвала/ротора. В рамках этой задачи наддув с помощью нагнетателя есть лишь один из возможных методов форсировки и/или повышения КПД, и наличие или отсутствие нагнетателя определяется лишь целями и бюджетом разработчиков конкретного мотора. Исключением из этого правила является только некоторые типы двухтактных поршневых ДВС, где нагнетатель в первую очередь выполняет задачу по принудительной продувке цилиндров на стыке двух рабочих тактов и присутствует во впускной системе такого ДВС практически всегда.

Отсутствие нагнетателя в составе ГТД

В газотурбинных ДВС нагнетатель формально отсутствует. Компрессор, входящий в состав любого газотурбинного ДВС, является абсолютно неотъемлемым элементом конструкции, обеспечивающим принципиальную возможность работы подобного ДВС, и такой компрессор в русскоязычном инженерно-техническом лексиконе нагнетателем не называется, хотя и выполняет функцию принудительного нагнетания воздуха.

Типы нагнетателей по их энергетическому приводу

Нагнетатель работает за счёт того или иного вида энергии, получаемой с самого ДВС либо напрямую, либо опосредованно. Возможно использование энергии выхлопных газов, механической энергии вращения валов ДВС, электрической энергии. В зависимости от своего энергетического привода конструкция нагнетателя имеет свои технические особенности и своё собственное название. Нагнетатели, работающие от энергии выхлопных газов, называются турбонагнетателями, от механического привода — приводными нагнетателями. Также есть нагнетатели, работающие от электрической энергии, но для их описания устоявшийся русскоязычный термин пока отсутствует и их можно называть как электронагнетателями, так и нагнетателями с электроприводом.

Смысл терминов «нагнетатель» и «компрессор»

Важным элементом нагнетателя является воздушный компрессор, который присутствует в конструкции абсолютно любого нагнетателя, независимо от его энергетического привода. При этом контексте агрегатного наддува оба термина — и нагнетатель и компрессор — используются наравне, в том числе в составе сложносоставных слов, типа турбонагнетатель/турбокомпрессор, что у непосвящённых в тему может вызвать вопросы к смысловым оттенкам терминов. Следует понимать, что с точки зрения семантики термин «нагнетатель» подразумевает функцию всего агрегата в целом, а «компрессор» — наименование энергетической машины и главного исполнительного узла абсолютно любого нагнетателя. В русскоязычном речевом обиходе равноправное использование обоих терминов применительно к наддуву фактически допустимо, а оба слова, как в простом, так и в сложносоставном виде в данном случае могут считаться синонимами.

В теории лопастных машин термины «нагнетатель» и «компрессор» не тождественны. Обычно лопастные машины, повышающие давление потока не более, чем на 10%, относят к вентиляторам; на 20…25% — к нагнетателям; большие давления соответствуют компрессорам. В обиходе нагнетатель в сборе часто называют «турбиной», хотя в приводном нагнетателе турбина вообще отсутствует, а в газотурбинном является лишь приводом нагнетателя/компрессора.

Ссылки

  • [yamotorist.ru/index.php/kontent/turbonadduv Турбонагнетатель и его сравнение с механическим компрессором]
  • Статья «Наддув, нагнетатели и немного истории»
  • Статья «Что такое турбонаддув»
  • Дизель с четырьмя нагнетателями разработки BMW
  • Объёмные нагнетатели для американских моделей Ford
  • Электрический наддув разработки Audi
  • Автомобильный мотор с приводным нагнетателем 2020 года Mazda SkyActive X (1)
  • Автомобильный мотор с приводным нагнетателем 2020 года Mazda SkyActive X (2)
  • Комбинированный наддув для бензиновых моторов разработки Volvo
  • Комбинированный наддув для дизелей разработки Mazda
  • Нагнетатель Garrett с двойным приводом от турбины и электромотора
Это заготовка статьи об автомобилях. Вы можете помочь проекту, дополнив её.
Некоторые внешние ссылки в этой статье ведут на сайты, занесённые в спам-лист.

Эти сайты могут нарушать авторские права, быть признаны неавторитетными источниками или по другим причинам быть запрещены в Википедии. Редакторам следует заменить такие ссылки ссылками на соответствующие правилам сайты или библиографическими ссылками на печатные источники либо удалить их (возможно, вместе с подтверждаемым ими содержимым). Список проблемных доменов

Конструкция и принцип работы механического наддува

В современном автомобилестроении применяется несколько видов систем механического наддува, каждая из которых имеет свои конструктивные особенности и принцип нагнетания воздуха.

Устройство механического наддува

Система механического наддува состоит из следующих элементов:

  • механический нагнетатель (компрессор);
  • интеркулер;
  • дроссельная заслонка;
  • заслонка перепускного трубопровода;
  • воздушный фильтр;
  • датчики давления наддува;
  • датчики температуры воздуха во впускном коллекторе.

Схема работа механического наддува Управление механическим нагнетателем осуществляется при помощи дроссельной заслонки, которая при высоких оборотах открыта. При этом заслонка трубопровода закрыта, и весь воздух поступает во впускной коллектор двигателя. Когда двигатель работает на низких оборотах, дроссельная заслонка открыта под небольшим углом, а заслонка трубопровода открыта полностью, что обеспечивает возврат части воздуха на вход компрессора.

Поступающий из нагнетателя воздух проходит через интеркулер, что снижает температуру нагнетаемого воздуха примерно на 10°C, способствуя более высокой степени его сжатия.

Типы привода механического наддува

Ременной привод кулачкового компрессора Передача крутящего момента от коленчатого вала к механическому компрессору может осуществляться различными способами:

  • Система прямого привода – предполагает монтаж компрессора непосредственно на фланец коленчатого вала двигателя.
  • Ременный привод. Передача усилий реализуется при помощи ремня. Различные производители используют свои виды ремней (плоские, клиновидные или зубчатые). Системы с использованием ремня характеризуются коротким сроком службы и вероятностью возникновения проскальзывания.
  • Цепной привод. Имеет аналогичный ременному приводу принцип.
  • Шестеренчатый привод. Недостатком такой системы является повышенный шум и большие габариты.

Виды механических компрессоров

Центробежный компрессор Каждый тип привода наддува имеет свои эксплуатационные особенности. Всего различают три вида механических нагнетателей:

  • Центробежный нагнетатель. Самый распространенный вид механических нагнетателей. Основной рабочий элемент системы – колесо (крыльчатка), которое имеет сходную конструкцию с компрессорным колесом турбины. Оно вращается со скоростью порядка 60 000 оборотов в минуту. При этом воздух всасывается в центральную часть компрессорного колеса в режиме высокой скорости и малого давления. Пройдя через лопасти нагнетателя, воздух подается во впускной коллектор, но уже в режиме низкой скорости и высокого давления. Этот вид нагнетателя используется в комплексе с турбокомпрессорами для устранения турбоямы.
  • Винтовой нагнетатель. Представляет собой систему из двух вращающихся шнеков (винтов) конической формы. Воздух, попадая в более широкую часть, проходит по камерам компрессора и, благодаря вращению, сжимается и нагнетается в патрубок впускного коллектора. Такие системы применяются в основном на спортивных и дорогостоящих автомобилях, поскольку достаточно сложны в изготовлении. Их преимущество – высокая эффективность работы.
  • Кулачковый нагнетатель (roots). Один из первых видов механических нагнетателей. Конструктивно он представляет собой два ротора со сложным профилем сечения. Оси вращения роторов соединяются двумя одинаковыми шестернями. При вращении системы воздух перемещается между стенками корпуса и кулачками, в результате чего происходит его нагнетание во впускной трубопровод. Недостатком этой системы является образование избыточного давления, что провоцирует сбои в работе наддува. Для устранения этого явления в конструкции кулачкового нагнетателя предусматриваются либо муфта с электрическим приводом (управление с отключением нагнетателя), либо перепускной клапан (без отключения нагнетателя).

Винтовой нагнетатель Механические нагнетатели довольно часто применяются на автомобилях марок Cadillac, Audi, Mercedes-Benz а также Toyota. При этом кулачковые и винтовые компрессоры устанавливаются преимущественно на мощных спортивных автомобилях с бензиновыми двигателями, а центробежные входят в систему двойного турбонаддува для дизельных моторов.

Виды компрессоров

Компрессоры, которые устанавливают на ВАЗ 2114, делятся на агрегаты с других автомобилей, приобретенные на авторазборках (например, от Тойоты, Субару, Мерседеса и др.) и агрегаты серийного производства.

Как выбирать агрегат с донора

Агрегат должен подходить вашей машине по следующим характеристикам:

  • максимальные обороты нагнетателя;
  • производительность;
  • объем;
  • диаметры патрубков;
  • вес;
  • габаритные размеры;
  • максимальное избыточное давление.

Также при выборе учитывают такие параметры, как необходимость подачи охлаждающей жидкости в агрегат от штатной системы машины и наличие/отсутствие собственной системы подачи смазки.

Если вы приняли решение поставить компрессор с донора, необходимо:

  1. Определиться со способами крепежа и приводом компрессора.
  2. Вычислить производительность топливной системы.
  3. Выяснить, какие доработки потребуются двигателю (снижение степени сжатия и т. д.).
  4. Сделать пайпинг, добавив байпасный клапан («байпасную заслонку»).
  5. Сделать чип-тюнинг для настройки на новые параметры систем управления ДВС (может оказаться необходимой замена моторной косы под ДАД и ДТВ).
Популярные статьи  Инструкции и рекомендации по выбору автомобильной аккумуляторной батареи

Также учитывают многие другие факторы, которые зависят от выбранного агрегата и требований владельца. Таким образом, помимо компрессора, вам потребуются определенные крепления, индивидуальный чип-тюнинг, подбор шпилек, патрубков и ремней и т. д. Кроме того, скорее всего понадобится установка интеркуллера.

Чаще всего используют Кит-комплекты. Их собирают на основе как агрегатов, предназначенных для конкретных моделей ВАЗ, так и агрегатов от иномарок. Кит-комплект представляет собой набор для тюнинга, куда входит компрессор и необходимые комплектующие. Некоторые производители дают гарантию на свою продукцию. Также среди автолюбителей пользуются популярностью компрессоры GT.

Как турбина подключается к карбюратору

Если водитель решает подключать систему турбонаддува прямо через карбюратор, то он должен быть готов к целому ряду проблем, которые придётся решать. Во-первых, при таком способе подключения расход воздуха существенно возрастёт. Во-вторых, турбину придётся ставить около карбюратора, а места там очень мало. Именно поэтому водителю следует дважды подумать перед применением такого технического решения. С другой стороны, если турбину всё-таки удастся поставить рядом с карбюратором, работать она будет очень эффективно, так как ей не придётся тратить энергию на подачу воздушного потока через длинную систему воздуховодов.

Принцип действия механического нагнетателя воздуха в машине
Существует два способа установки турбины рядом с карбюратором

Топливный расход в старых карбюраторах на «шестёрках» регулируется тремя жиклёрами. Кроме того, там есть несколько топливных каналов. Когда карбюратор работает в штатном режиме, давление в этих каналах не поднимается выше 1.8 бар, так что свои функции эти каналы отлично выполняют. Но после установки турбины ситуация меняется. Существует два способа подключения системы турбонаддува.

  1. Установка за карбюратором. Когда турбину ставят так, то топливной смеси приходится проходить по всей системе.
  2. Установка перед карбюратором. В этом случае турбина будет нагнетать воздух в обратную сторону, а топливная смесь через турбину не пойдёт.

У каждого метода есть как достоинства, так и недостатки:

  • первый способ гораздо проще. Да, воздушное давление в системе будет не слишком высоким. Но и карбюратор при этом не придётся серьёзно модернизировать, ставить в него дополнительный клапан для компрессора и дополнительные охладители;
  • второй способ гораздо сложнее. Общее давление в системе будет намного выше. При этом содержание СО в выхлопе автомобиля будет ниже, а кроме того, запускать холодный двигатель будет легче. Но реализовать такое подключение труднее, поскольку потребуется модернизировать карбюратор, о чём упоминалось выше.

Механический нагнетатель на карбюраторный авто – варианты построения

Механический нагнетатель был создан одним из первых, почти после появления ДВС. Он связан непосредственно с коленвалом двигателя авто и начинает работать сразу же после его запуска, обеспечивая подачу воздуха пропорционально оборотам мотора. Это является несомненным достоинством, но такой нагнетатель для своей работы отбирает часть мощности двигателя.

Существует несколько самых распространенных вариантов построения подобных устройств, наиболее известные из них показаны на фото. Их конструктивные особенности рассмотрены ниже:

  1. Нагнетатель ROOTS. Первоначально это были две обычные шестеренки, вращающиеся в разные стороны, помещенные в замкнутый корпус. С течением времени они видоизменились до того, что представлено на фото. Работает такой нагнетатель достаточно просто – вращающиеся лопатки ротора создают воздушный поток от входа к выходу. Основной недостаток подобных устройств – подача воздуха осуществляется неравномерно, что приводит к пульсации давления. Кроме того, после прохождения устройства возникающая турбулентность воздуха вызывает его нагрев. К достоинствам надо отнести простоту, компактность, и надежность, низкий уровень шума.
  2. Нагнетатель LYSHOLM. Относится к аппаратам винтового типа. Работает подобное устройство аналогичным образом – воздушный поток создается вращающимися роторами. Благодаря малому зазору между ними, обеспечивается требуемое качество наддува. Главным отличием подобного устройства будет сжатие воздуха внутри корпуса. Однако сложности проектирования и изготовления таких изделий вызывают их высокую стоимость, что ограничивает их применение в массовом производстве авто.
  3. Центробежный нагнетатель. Является наиболее распространенным типом и применяется как самостоятельно, в виде компрессора, так и в составе турбо устройств. Вращающиеся лопатки захватывают воздух и отбрасывают его на периферию корпуса. Двигаясь вдоль корпуса, имеющего улиткообразную форму, воздушный поток на выходе приобретает необходимое давление.

Для того чтобы центробежный нагнетатель работал эффективно, его крыльчатка должна вращаться с высокой скоростью. Обеспечение такого режима работы связано с трудностями смазки подшипников и создания подобных условий. Однако простота и относительно низкая стоимость самих устройств, сделала их наиболее популярными среди других типов нагнетателей. Особенно часто они используются для тюнинга авто, в том числе и семейства ВАЗ.

Работа турбонагнетателя

Устройство турбонагнетателя позволяет работать ему по такому принципу действия — выхлопные газы при попадании в турбину, начинают вращать ротор. На роторе жестко сидят рабочие колеса центробежного компрессора, которые вращаются с той же угловой скоростью, что и сам ротор.

Принцип действия механического нагнетателя воздуха в машинеЧем выше энергия отработанных газов, тем быстрее вращаются колеса турбины и, чем больше попадает кислорода, тем больше сгорает топлива и мощнее работает сам турбокомпрессор.

Частота вращения вала и рабочих колес турбонагнетателя может быть довольно высокой и доходить до 150 000 оборотов в минуту.

Много турбонагнетателей имеют возможность менять геометрию турбины с помощью специального механизма. В конструкции этого устройства есть дополнительное кольцо с направляющими лопатками, которыми можно управлять. Они могут поддерживать поток отработанных выхлопных газов не только постоянным, но и изменять этот поток.Принцип действия механического нагнетателя воздуха в машинеПри низких оборотах работы турбокомпрессора, при малом потоке поперечное сечение турбины уменьшается и за счет этого увеличивается скорость подачи поступающих на колесо газов. Что ведет, соответственно, к увеличению мощности.

При высоких оборотах работы поперечное сечение турбины больше, лопасти полностью открывают подачу газов. Пропускная способность движения газов больше.

Такая способность регулировки площади сечения турбины позволяет уменьшать расход топлива и минимизировать вредных выхлопные выбросы. Турбонагнетатель с возможностью самостоятельно изменять геометрию турбины, повышает эффективность работы устройства как на высоких, так и на низких оборотах.Принцип действия механического нагнетателя воздуха в машине
