Тормозная система

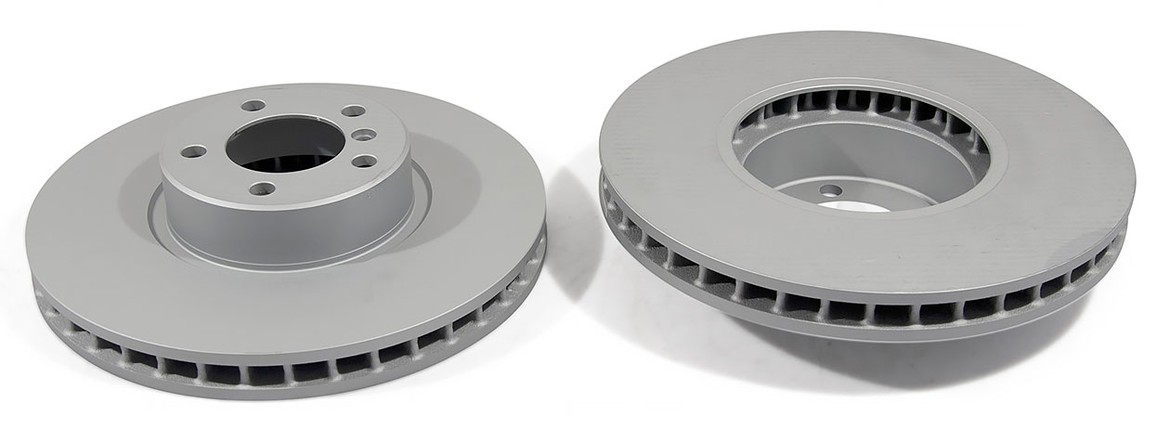

Вентилируемые диски

Внешне такой диск напоминает два склеенных между собой отдельных диска, разделенных лопатками воздухоотводов. Пустое пространство способствует вентиляции, позволяя воздуху проходить сквозь диск во время вращения, охлаждая его. У вентилируемых дисков более прочная конструкция. Чаще всего они используются при тюнинге тормозной системы. Правда, на современные автомобили производители все чаще ставят вентилируемые диски уже штатно.

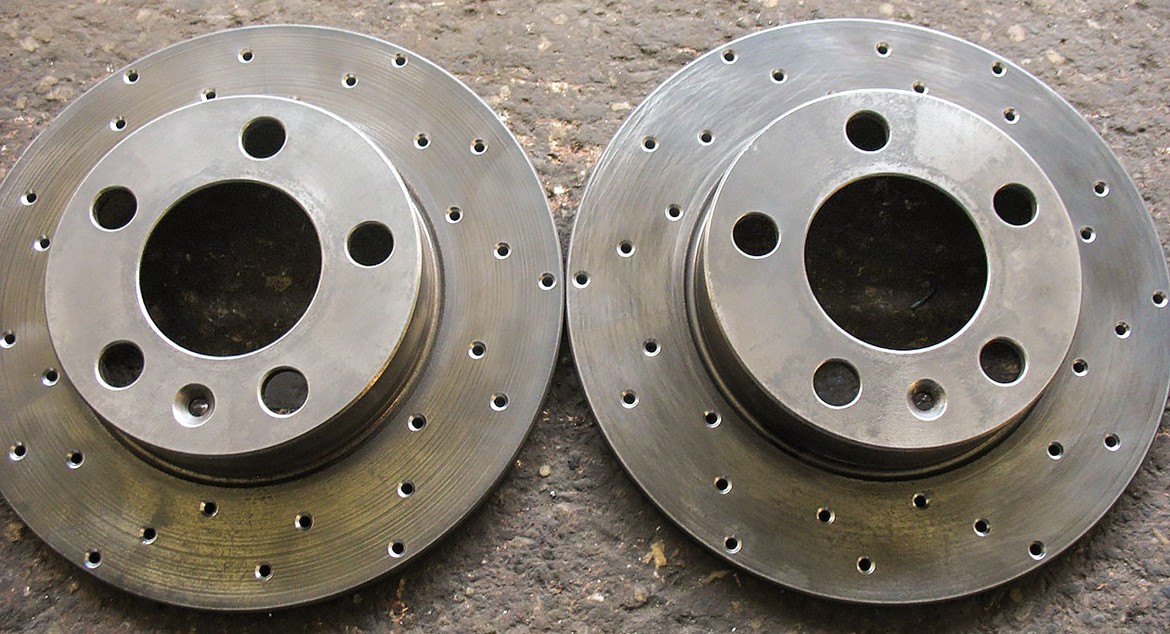

Перфорированные диски (с поперечным сверлением)

Отталкивают воду, газ, охлаждают и способствуют удалению частиц грязи и нагара. Диски с поперечным сверлением имеют один недостаток — со временем вокруг просверленных отверстий появляются трещины и надломы. Кроме того, небольшие отверстия забиваются грязью и нагаром.

С насечками

Такие диски отталкивают воду, газ и тепло, способствует удалению частиц грязи и нагара, а также матирует тормозные колодки. Устанавливаются на спортивные автомобили — в основном для того, чтобы отводить грязь и нагар. При работе издают больше шума, чем обычные, ввиду того, что колодки трутся о канавки диска.

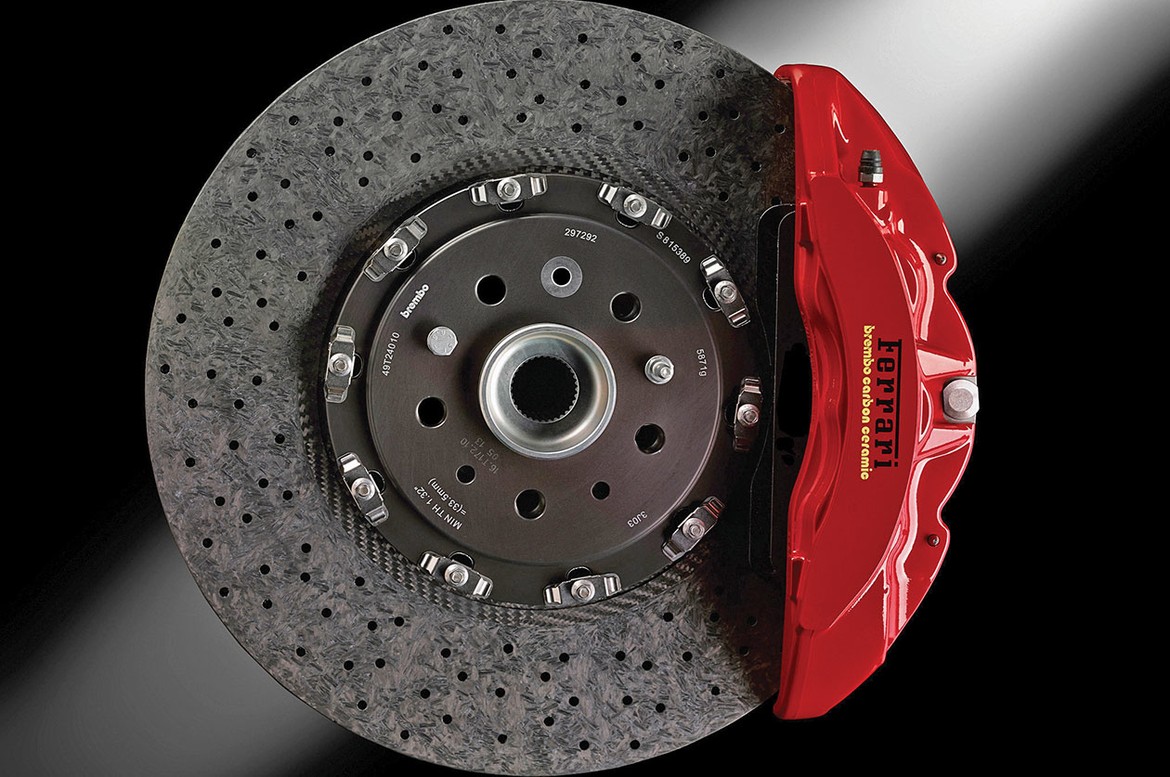

Карбоновые и керамические

Обеспечивают хорошее трение, менее склонны к генерации тепла. Карбоновые диски предназначены для спортивных автомобилей, поэтому для обычных машин не совсем подходят, так как им необходимо хорошо прогреться для корректной работы. Керамические диски изготовлены из углеродного волокна, обладают малым весом и хорошо переносят высокую температуру. Недостаток — очень высокая цена.

А вот для увеличения скорости торможения необходимо увеличение наружного диаметра диска. Но тут стоит быть внимательным: увеличение размера диска, как правило, ведет за собой увеличение размера колеса.

По соотношению «цена — эффективность» лучшим вариантом для тюнинга являются вентилируемые тормозные диски, которые, помимо лопаток воздухоотводов, имеют и перфорацию, и рифление. Стоит помнить, что тюнинговые тормозные диски увеличивают износ тормозных колодок в результате увеличивающегося трения.

Виды тормозных систем

• Вспомогательная;
• Основная;
• Стояночная;
• Резервная или запасная.

В зависимости от вида тормозная система автомобиля имеет свои особенности при общности основной выполняемой функции.

Вспомогательная система

Стоит сразу отметить то, что такая тормозная система характерна для автомобилей с большой массой. Она не оказывает жёсткого воздействия на колёса, а лишь создаёт сопротивление движению. Иными словами, чтобы снизить скорость на спусках, нужно задействовать это устройство. На легковом автомобиле достаточно использовать торможение двигателем, которое реализуется посредством включения пониженной передачи при работе на холостых оборотах.

Но для грузовых авто нужно нечто посерьёзнее. На помощь приходят механизмы, существенно замедляющие движение. Среди них могут быть использованы те, которые полностью закрывают выход газов из двигателя. Происходит полная отсечка в топливном насосе высокого давления и мотор оказывается закрытым. Создаётся пневматическое сопротивление воздуха в цилиндрах. Это в значительной степени затрудняет вращение коленчатого вала и связанной с ним трансмиссии, а значит, колёс.

Кроме этой, есть и другие типы. К ним относятся электрические и гидравлические.

Для электрической системы характерно торможение за счёт электромагнитных сил, возникающих при протекании по обмоткам статора тока.

Гидравлическая тормозная система работает под действием масла, поступающего в камеру, где находится колесо с лопастями. При его вращении они создают сопротивление за счёт вязкости масла. Ускорительный процесс грузовых авто требует значительного замедления по той причине, что сила, действующая на него очень велика, т. к. масса большая.

Рабочая система

Рабочая тормозная система получила такое название по причине частого её использования. Практически всё время работы приходится на неё. Она есть у любого даже самого малого автомобиля. Рассмотрим устройство тормозной системы. Она состоит из следующих частей:

• Главный тормозной цилиндр;
• Рабочие цилиндры;
• Тормозные трубки и шланги;
• Колодки;
• Тормозные диски или барабаны;
• Регулятор давления;
• Педаль тормоза;
• Усилитель.

При нажатии педали тормоза в главном цилиндре перемещаются поршни, которые толкают жидкость по трубкам к рабочим цилиндрам. За счёт этого происходит перемещение колодок. Они прижимаются к поверхности трения. В роли последней выступает барабан или диск. Поэтому тормоза называют барабанными или дисковыми. Тормозная система современных легковых автомобилей снабжена усилителем. До этого приходилось нажимать на педаль тормоза со значительным усилием. Регулятор давления состоит из четырёх камер. Две из них соединяются с главным цилиндром, остальные две с рабочими цилиндрами задних колёс. Принцип его работы состоит в том, чтобы изменять тормозное усилие на них в зависимости от нагрузки.

Стояночная система

Эта система носит такое название по причине своей способности удерживать автомобиль неподвижным на протяжении длительного времени. Конечно, можно долго держать нажатой педаль тормоза, но это очень неудобно. Стояночный тормоз является очень удобным, особенно, когда приходится проводить время, останавливаясь на спуске. У легкового автомобиля она выполнена на основе рычага и тросов, отходящих к задним тормозным механизмам. Грузовые машины требуют более серьёзной конструкции. Например, есть стояночный тормоз, который приводится в действие за счёт мощных пружин, которые при работе двигателя удерживаются сжатым воздухом, а он нагнетается компрессором. Когда двигатель не работает, то специальный клапан выпускает воздух из камер, и пружины освобождаются. В движении этот клапан закрыт.

Запасная тормозная система

Когда рабочая система выходит из строя, то на помощь ей приходит запасная. Её неотъемлемой частью является ускорительной клапан, который сокращает время срабатывания системы и является ещё одним гарантом безопасности. Ускорительный клапан срабатывает при открытии тормозного крана, при этом впускной клапан открывается, а выпускной закрывается. Поступление и выход воздуха значительно ускоряется, поэтому клапан носит название ускорительный. Клапан ускорительный состоит из следующих элементов:

• Впускной клапан;
• Выпускной клапан;
• Камера управления;
• Поршень;
• Пружина;
• Корпус;
• Выводы.

Ускорительный процесс происходит за счёт быстрой подачи сжатого воздуха. Это обеспечивается благодаря более коротким и толстым трубкам. Ускорительный клапан может быть заменён полностью или отремонтирован.

Неисправности

Тормоза должны быть надёжны по определению их функции, поэтому отказы возможны лишь при несоблюдении регламента и применении бракованных запчастей.

Но проявление неисправностей, не означающих отказ, возможно, что потребует немедленного реагирования:

износ колодок, определяется регламентными замерами их толщины или срабатыванием акустического индикатора с безусловной профилактической заменой;
износ дисков, на что реже обращают внимание, хотя минимальный размер указывается для каждой детали;
подклинивание деталей суппорта от коррозии и износа, определяется по неравномерному износу колодок и нарушению плавности торможения;
течь жидкости из гидравлики, проявляется редко и очень опасна;
трещины материала гибких тормозных шлангов, нужна замена не дожидаясь повреждения корда;
появление воздуха в системе, что заметно по мягкости и увеличению хода педали, систему надо не просто прокачать, а найти и устранить причину, обычно это износ уплотнений из-за нарушения регламента замены жидкости и гидроцилиндров;
отказы ABS, сопровождаемые индикацией на приборной панели;
плохая работа ручного тормоза, обычно устраняется регулировкой привода;
провалы педали, тормоза «схватывают» при повторном нажатии – отказ одного из дублирующих контуров.

Особое внимание следует уделять профилактической замене тормозной жидкости примерно раз в два года. Именно от неё зависит долгая работа тормозной гидравлики, а жидкость способна терять свои свойства от старения и попадания влаги из воздуха

Именно от неё зависит долгая работа тормозной гидравлики, а жидкость способна терять свои свойства от старения и попадания влаги из воздуха.

Возможные неисправности системы AEB

Автоматическая система торможения часто самостоятельно отключается в процессе эксплуатации транспорта, а на панели управления загорается индикатор «Camera blocked» («Камера заблокирована»).

Причиной такого поведения датчика могут стать внешние факторы, под воздействием которых дальнейшая работа камеры будет невозможна. Устранить недостаток можно путем удаления грязи, снега или мусора с лобового стекла. Замена камеры не решит проблему, если водитель не сможет создать условия для ее нормального функционирования.

Если датчик видеокамеры заблокирован грязью или снегом, автоматизированная система может на время отключиться. В этом случае на дисплее у водителя появляется соответствующее уведомление. Некорректная работа технологии иногда наблюдается на участках открытой местности, когда после включения двигателя устройство не может обнаружить ни один объект.

Если водитель привык полагаться на систему автоматического торможения, безоговорочно доверяя показаниям датчиков, при вождении автомобиля в плохих погодных условиях или на открытой местности, ему следует быть особенно осторожным.

Нарушение функционирования системы автоматического торможения возможно в следующих случаях:

• Камера заблокирована грязью или другим объектом.
• При плохих метеоусловиях (особенно в случаях интенсивных осадков).
• Регистрирующая способность датчика камеры ограничена.
• Транспортное средство, находящееся в поле зрения камеры, слишком мало для обнаружения (например, велосипед).
• Находящееся впереди транспортное средство имеет слишком большие габариты (к примеру, тягач с прицепом или трейлер).
• Плохая видимость ввиду недостаточного или слишком сильного освещения.
• У впереди идущего транспортного средства неправильно работают задние фонари.
• Резкое изменение освещенности (например, при въезде или выезде из туннеля).
• Большое количество бликов, когда свет от уличных фонарей или впереди идущего авто отражается на влажной поверхности дороги.
• Отсутствие обзора дороги из-за запотевшего ветрового стекла.
• Неравномерная траектория движения впереди идущего транспортного средства.
• Движение авто осуществляется через зону застройки, по грунтовой дороге или через железнодорожные пути.
• Транспортное средство передвигается по закрытому пространству (например, в пределах подземной парковки).
• Плохое состояние дорожного покрытия провоцирует чрезмерную вибрацию автомобиля во время движения.

В случае необходимости, если предупреждающие сообщения появляются на дисплее слишком часто, систему автоматического торможения можно временно отключить.

Какие бывают тормоза: виды, описание

Одним из самых совершенных изобретений человечества можно назвать автомобили. Их особенности эксплуатации обуславливают то, что все системы должны работать максимально эффективно, все возможные случаи во время эксплуатации предусматриваются на момент конструирования каждой модели. Все это связано с тем, что во время движения на высокой скорости возникает опасность для тех, кто находится внутри транспортного средства, и для тех, кто снаружи. К системам, которые предназначены увеличить безопасность движения, можно назвать тормозной механизм

Ему уделяется большое внимание

Барабанные и дисковые тормоза

Барабанный тормозной механизм (рис. 4) состоит из:

• тормозного щита,
• тормозного цилиндра,
• двух тормозных колодок,
• стяжных пружин,
• тормозного барабана.

Схема работы барабанного тормозного механизма

1 – тормозной барабан; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – поршни рабочего тормозного цилиндра; 5 – стяжная пружина; 6 – фрикционные накладки; 7 – тормозные колодки

Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом. Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.

Преимущества барабанных тормозов:

• низкая стоимость, простота производства;
• обладают эффектом механического самоусиления. Благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает прижатие к нему задней колодки. Этот эффект способствует многократному увеличению тормозного усилия, передаваемого водителем, и быстро повышает тормозящее действие при усилении давления на педаль.

Дисковый тормозной механизм (рис.5) состоит из:

• суппорта,
• одного или двух тормозных цилиндров,
• двух тормозных колодок,
• тормозного диска.

Схема работы дискового тормозного механизма

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза

Суппорт закреплен на поворотном кулаке переднего колеса автомобиля. В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом. При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны и просты в обслуживании. Даже новичку замена тормозных колодок в этих механизмах доставляет мало хлопот.

Преимущества дисковых тормозов:

• при повышении температуры характеристики дисковых тормозов довольно стабильны, тогда как у барабанных снижается эффективность
• температурная стойкость дисков выше, в частности, из-за того, что они лучше охлаждаются
• более высокая эффективность торможения позволяет уменьшить тормозной путь
• меньшие вес и размеры
• повышается чувствительность тормозов
• время срабатывания уменьшается
• изношенные колодки просто заменить, на барабанных приходится предпринимать усилия на подгонку колодок, чтобы одеть барабаны
• около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски

Шланги

Это отдельный вид расходов, потому как после замены суппортов и дисков потребуется заменить и их. Улучшенные тормозные шланги в процессе эксплуатации не расширяются от давления тормозной жидкости, как изделия из резины, помогают лучше чувствовать педаль, и у них более долгий срок службы. Чтобы убрать раздутие тормозного шланга, его армируют тонкой нержавеющей проволокой, которая имеет специальное очень плотное плетение, что не дает резиновому шлангу раздуваться от огромного давления, создаваемого при торможении. Благодаря этому тормоза делаются более предсказуемыми, эффективность существенно возрастает и педаль лучше реагирует.

Подбирать армированный шланг нужно точно такой же длины, как и штатный: длинный шланг увеличит торможение, а короткий может просто вырвать

Определения тормозных систем, касающиеся автопоездов

Однопроводная тормозная система

Тормозная система автопоезда, при которой используется лишь одна линия для передачи энергии и для управления тормозной систе­мой прицепного звена.

Двух- и многопроводные тормозные системы

Тормозная система автопоезда, при которой для тормозных систем прицепных звеньев используются несколько линий отдельно для передачи энергии и отдельно для управления.

Тормозная система непрерывного действия

Сочетание тормозных систем звеньев автопо­езда, при котором:

• Водитель со своего рабочего места, воз­действуя путем единственной операции непосредственно на управляющее устрой­ство тягача, косвенно приводит в действие и управляющее устройство на прицепе;
• Энергия, используемая для торможения каждого из звеньев автопоезда, подается одним источником, которым может быть мускульное усилие водителя транспорт­ного средства;
• Производится одновременное или опреде­ленное фазовое торможение каждого звена автопоезда.

Тормозная система полунепрерывного действия

Сочетание тормозных систем звеньев автопо­езда, при котором:

• Водитель с места управления, воздействуя путем единственной операции непосред­ственно на управляющее устройство тя­гача, косвенно приводит в действие управ­ляющее устройство прицепа;
• Энергия, используемая для торможения каждого из звеньев автопоезда, подается от двух и более различных источников энергии, одним из которых может быть мускульное усилие водителя;
• Производится одновременное или опреде­ленное фазовое торможение каждого звена автопоезда.

Тормозная система прерывного действия

Сочетание тормозных систем звеньев автопо­езда, при котором не используются системы как непрерывного, так и полунепрерывного действия.

Уход за тормозной системой автомобиля

Своевременный уход за тормозами увеличивает срок
службы механизмов, снижает вероятность ранних поломок и ремонта. Опытные
водители никогда не игнорируют малейшие признаки неполадок с тормозом, тем
самым предупреждают негативные последствия (в крайних случаях они могут стать
очень печальными).

Самыми распространенными симптомами неисправного
тормозов являются:

• характерный шум
  во время торможения — стуки, пульсации, вибрации;
• провал
  педали тормоза или чересчур мягкий ее ход;
• жесткость педали, обратная амортизация;
• увод машины в сторону при задействовании
  педали тормоза;
• снижение эффективности ручника — машина
  скатывается, стояночный тормоз не держит ее даже на небольшом уклоне.

Любой из этих признаков должен насторожить владельца
машины, стать поводом для посещения сервисного центра. Однако ежедневный
контроль системы и соблюдение правил ухода помогут продлить время до ремонта.
Ниже представлен примерный алгоритм действий, которого должен придерживаться
каждый водитель.

1. Один
   раз в 3 года или раньше надо менять тормозную жидкость (по классификации
   производителя).
2. Рабочая
   жидкость должна быть качественной, желательно того же типа/производителя, что
   была заправлена ранее.
3. Уровень
   DOT следует проверять регулярно — раз в неделю обязательно. Снижение уровня
   может свидетельствовать об утечках. Поэтому надо хорошенько проверить зону
   тормозной системы (возле ГТЦ, около колесных цилиндров). Если подтеков нет, то
   надо долить жидкость до верхней метки в бачке.
4. Вакуумный
   усилитель обязан нормально работать, его исправность должна проверять
   своевременно.
5. Толщина
   дисков обязана быть в пределах нормы — не менее 10 мм. Данное значение также
   надо регулярно контролировать.
6. Педаль
   тормоза должна идеально работать. Поэтому надо время от времени регулировать
   величину рабочего и свободного хода привода.
7. Колодки
   являются расходными материалами, поэтому менять их надо вовремя. Чтобы увидеть
   общую картину, достаточно разобрать колесо и осмотреть одну из накладок —
   минимальная толщина фрикционного материала должна быть 1 мм. Обычно передние
   колодки изнашиваются быстрее задних, так как на них ложится основная нагрузка при
   торможении.
8. Герметичность
   магистралей также не должна вызывать нареканий. Осмотр системы желательно
   проводить на яме, эстакаде или подъемнике, чтобы видеть общую картину. При
   малейших следах утечки — быстро принять меры! Рекомендуется тщательно проверять
   соединения ГТЦ и колесных цилиндров.

Еще одна из обязательных процедур ухода за тормозной
системой автомобиля является обслуживание суппортов. От грязи и влаги эти
механизмы могут коррозировать и плохо выполнять свои основные функции. Поэтому
удалитель ржавчины и очиститель тормозных дисков окажут незаменимую помощь
владельцам машины. Этими средствами рекомендуется обрабатывать детали, когда
проводится замена колодок, чтобы лишний раз не проводить демонтаж.

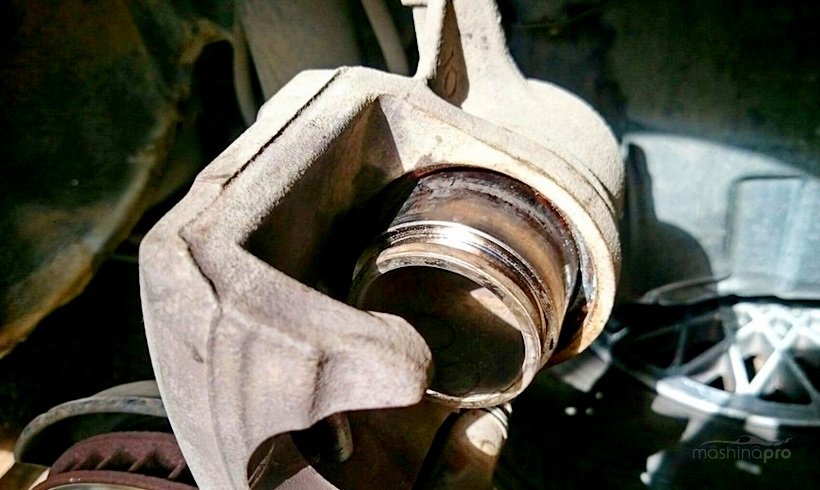

Поршень тормозного суппорта
Очищенный до блеска поршень суппорта

Завоздушивание тормоза — еще одна распространенная
неисправность. Водителю следует постоянно следить за тем, чтобы в систему не
попал воздух (правильно и своевременно менять/доливать жидкость). Однако если
это уже произошло, необходимо выгнать лишний воздух. Достаточно провести
несколько действий в правильном порядке: долить в ГТЦ жидкость, открыть клапан
первого колесного цилиндра (который по схеме первый), вдеть на штуцер
прозрачный шланг и начать выжимать/отпускать педаль тормоза. Таким образом, контуры
прокачиваются, лишний воздух выходит вместе с жидкостью (заранее надо
подготовить пустую емкость).

Помните об очень важном свойстве тормозной жидкости — гигроскопичность или способность
впитывать влагу. Даже если машина просто стоит и никуда не ездит, конденсат все
равно рано или поздно проникнет в жидкость.. А это приведет к образованию пузырей воздуха,
коррозии и другим нежелательным последствиям

Поэтому заменять жидкость надо
своевременно — желательно каждые 1,5-2 года (каждые 30-40 тыс. км пробега)

А это приведет к образованию пузырей воздуха,
коррозии и другим нежелательным последствиям. Поэтому заменять жидкость надо
своевременно — желательно каждые 1,5-2 года (каждые 30-40 тыс. км пробега).

Теперь вы знаете назначение тормозной системы
автомобиля. Это поможет вам регулярно ухаживать за ней, а при малейшем намеке
на неисправность — незамедлительно принимать меры.

Конструкция тормозных колодок и материал изготовления

Современная тормозная колодка имеет многослойную структуру, в которой каждый слой отвечает за конкретную функцию. Производители стараются выпускать такие колодки, которые будут не только обеспечивать качественное торможение, но и осуществлять это с долей комфорта для водителя и пассажиров. Именно поэтому в конструкции колодки появились слои, способствующие снижению шума. Классическая структура колодки предусматривает наличие нескольких слоев, включая фрикционный, шумопоглощающий и адгезивный. Рабочие слои колодки располагаются на несущей пластине.

Основной функциональной частью, несущей на себе всю нагрузку, является фрикционный слой. Этот слой самый толстый и покрыт сверху небольшой прослойкой специального притирочного материала, обеспечивающего притирку колодки к поверхности диска после установки. Благодаря этому достигается большая площадь соприкосновения тормозной колодки с диском. Большинство производителей держат технологию изготовления и состав фрикционного слоя в секрете, так как от него напрямую зависят рабочие параметры колодки и эффективность торможения. В зависимости от преобладающего вещества в составе фрикционного слоя колодки представлены органическими, металлосодержащими и керамическими вариантами.

Органические тормозные колодки

Это самый распространенный вид колодок, имеющий в составе фрикционного слоя углеродную основу, чаще всего представленную графитом. Для достижения хорошего сцепления графит смешивают с рядом вспомогательных компонентов в виде бронзы, кевлара, стекловолокна, резины и ряда полимерных веществ. Отличительной особенностью колодок органического типа является их значительный износ и чувствительность к влаге.

Металлосодержащие колодки

Фрикционный слой таких колодок содержит в своем составе до 80% металлических компонентов. Такие колодки характеризуются высочайшей скоростью проведения тепла, а трение в них максимальное. Торможение достигается быстро, колодки не боятся высоких температур, но сильно вырабатывают тормозной диск.

Керамические тормозные колодки

Этот тип колодок является промежуточным вариантом, сочетающим в себе стойкость к износу, отличную теплопроводность и превосходные свойства сцепления с диском. Так как эти колодки «щадят» тормозной диск и не боятся экстремальных нагрузок и высоких температур, они нашли широкое применение в спортивных и гоночных автомобилях. Главным недостатком керамических колодок является их высокая стоимость.

Что такое стандарт ECE R90?

Эту маркировку часто можно увидеть на качественных колодках известных брендов. Это важный момент, свидетельствующий о том, что данная продукция изготовлена с использованием сертифицированных материалов и технологий и отвечает необходимым европейским стандартам качества. Следует учитывать, что дешевые китайские аналоги не имеют такой маркировки и, соответственно, могут подвести водителя в ответственный момент! Именно наличие надписи ECE R90 на самой колодке является знаком качества.

Признаки износа колодок и частые неполадки

Каждая марка и тип тормозных колодок имеют свои характеристики и периодичность замены. В зависимости от наличия шумопоглощающего и адгезивного слоя и исходной толщины фрикционной прослойки показатель критического износа, при котором требуется замена, колеблется в пределах 1-3 мм. Специалисты советуют заменить колодки еще до критического истирания, так как при очередном нажатии они могут просто раскрошиться на кусочки. Кроме того, следует следить за степенью износа тормозных дисков. При сильном износе диска катастрофы не произойдет, но тормозной путь может существенно увеличиться.

Признаком того, что колодки изношены и требуют замены, может стать появление скрипа и писка во время торможения. Дело в том, что датчик, называемый автомобилистами «пискуном», представляет собой тонкий слой металла во фрикционном слое и активируется при сильном износе от контакта с диском. Другими причинами скрипа и свиста во время торможения могут стать попадание влаги на колодку, заклинивание суппорта и изначально плохое качество колодки

Никогда не следует забывать, что тормозные колодки – главный элемент тормозной системы автомобиля, их важность огромна. Даже если нет времени на проверку и заботу о других системах авто, в случае с тормозной системой его нужно найти любой ценой

Выбирая тормозные колодки, следует руководствоваться параметрами, рекомендованными автопроизводителем, и слушать советы специалистов автосервиса. Не нужно ставить дорогую керамику на обычный автомобиль или экономить, устанавливая на мощное транспортное средство дешевые китайские колодки.

Типы тормозных систем автомобиля

• рабочая;
• запасная;
• стояночная;
• вспомогательная.

Рассмотрим каждый из этих типов более подробно.

Рабочая

Под рабочей тормозной системой понимается совокупность деталей и узлов, которые обеспечивают штатную остановку транспортного средства. Ее устройство и схема работы описаны выше.

Запасная

Запасная система предусмотрена на тот случай, если откажет рабочая. Ее главное назначение – выполнение аварийного торможения и предотвращение дорожно-транспортного происшествия. Она может быть реализована по-разному, но чаще всего встречаются 2 варианта.

• Контур рабочей. В этом случае она представляет собой отдельный замкнутый контур рабочей системы, который активизируется при отказе тормозов. Для такой системы используют название двухконтурная.
• Отдельная подсистема. В данном случае запасная система выполняется в виде отдельной подсистемы, которая никак не связана с основной. Подобная конструкция считается более надежной, так как позволяет выполнить торможение даже в случае серьезных неисправностей.

Стояночная

Используется для того, чтобы удерживать транспортное средство на одном месте в течение длительного времени. Срабатывает при включении ручного тормоза. В подавляющем большинстве случаев является механической и не использует для усиления гидравлику или пневматику.

Вспомогательная

Предназначена для поддержания постоянной скорости машины в течение продолжительного времени (например, при длительных спусках, или там, где нужно долго ехать на холостом ходу). Устанавливается на грузовых автомобилях с пневматической системой торможения. Подразумевает подачу в цилиндры не топливной смеси, а воздуха под давлением. В результате силовой агрегат не только не приводит транспортное средство в движение, но и препятствует такому движению.

Воздух в цилиндры подается непосредственно из пневмосистемы – она связана с ними посредством специальной заслонки, которая открывается после нажатия соответствующей кнопки, установленной в салоне автомобиля.

Использование вспомогательной системы значительно снижает нагрузку на рабочую, тем самым предотвращая ее преждевременный износ и возникновение неисправностей. Кроме того, подобное передвижение гораздо безопаснее – если один из узлов выйдет из строя, то его функции выполнит второй. Это особенно актуально для большегрузных авто.

Как работают тормоза в автомобиле

Перед вами друзья картинка описание: -Когда ваша нога нажимает на педаль тормоза, то тормозная жидкость в тормозной системе выжимается и направляется из узкого цилиндра в более широкий цилиндр. Такая система известна многим под названием, как гидравлическая система. Это позволяет значительно увеличить силу вашего тормозного усилия.

Теория…

Представьте себе следующее, сколько вам понадобилось бы личных сил, чтобы остановить например, быстроходную машину… Простое нажатие на педаль тормоза не могло бы создать той достаточной силы, чтобы активировать сразу все четыре тормоза таким образом, чтобы вы смогли в быстром темпе спокойно остановить свой автомобиль. Вот почему тормоза используют у себя гидравлику, а именно,- систему заполненных тормозной жидкостью трубок которые и увеличивают ваше тормозное усилие. Также, благодаря этой гидравлике тормозные усилия могут передаваться легко из одного места в другое за короткий промежуток (срок) времени.

Когда вы нажимаете на педаль тормоза, то ваша нога, по сути в это время, перемещает конкретный рычаг, который заставляет сдвинуть поршень в длинном узком тормозном цилиндре (главный тормозной цилиндр), который в свою очередь начинает далее двигать гидравлическую жидкость (тормозную жидкость) в сторону узкой трубки, которая расположена на конце тормозного цилиндра.

К этой трубке подключены, как правило, такого же диаметра другие трубки идущие на каждый тормоз автомобиля. Далее тормозная жидкость по узким трубкам попадает непосредственно в более объемные цилиндры, которые расположены на колесах.

Поскольку тормозные цилиндры распологающиеся на каждом колесе намного больше, чем сам цилиндр, который расположен в тормозной системе сразу после педали тормоза, то сила, которую вы изначально применили к педали тормоза значительно увеличивается. В результате чего эта самая сила и начинает сжимать тормозные колодки в каждом отдельно взятом тормозе колеса.

На практике…

1. 1. Ваша нога нажимает на педаль тормоза.

1. 2. Когда педаль движется вниз, то она толкает рычаг который соединен с поршнем главного тормозного цилиндра.

1. 3. Рычаг толкает поршень (синий на картинке) и направляет его в узкий цилиндр, который заполнен гидравлической тормозной жидкостью (обозначена красным цветом). Когда поршень перемещается внутри цилиндра, то он начинает сжимать тормозную жидкость и толкает ее в узкое отверстие, которое расположено в конце цилиндра к которому подсоединена трубка. Это происходит примерно так же, как ручной насос выжимает и направляет воздух из цилиндра в тонкий шланг.

1. 4. В результате образовавшегося давления тормозная жидкость попадает в длинную тормозную магистраль, состоящую из тормозных трубок, которые как-раз подходят к каждому колесу. В результате такого нагнетенного давления главным тормозным цилиндром в систему, тормозная жидкость в конечном итоге достигает каждого колеса.

1. 5. Далее жидкость под давлением попадает в тормозные цилиндры расположенные в колесах, которые имеют сами по-себе больший размер, чем главный тормозной цилиндр (цилиндр в колесе обозначен, синим цветом).

1. 6. Когда жидкость попадает в тормозной цилиндр имеющий больший объем по сравнению с главным тормозным цилиндром, то в этот момент сильно увеличивается тормозное усилие, и происходит это как-раз из-за разницы объемов цилиндров в тормозной системе.

1. 7. В результате увеличенного давления жидкости в системе, поршень в тормозном цилиндре колеса начинает зажимать тормозную колодку прижимая тем самым ее к тормозному диску / барабану.

1. 8. В результате трения тормозной колодки и тормозного диска начинается необходимое замедление колесного диска, что в конечном итоге и останавливает машину.

Наш простой пример показывает основной принцип работы такой и подобной гидравлической тормозной системы. Ну а на практике все бывает немного сложнее.

На самом деле надо сказать следующее, что педаль тормоза фактически управляет четырьмя отдельными гидравлическими тормозными линиями идущими непосредственно на все четыре колеса. На нашем же примере мы показываем вам друзья принцип работы тормозов лишь всего на одном колесе автомобиля (вы знаете, что их четыре).

Для безопасности во всех автомобилях используется, как правило, два отдельных контура гидравлических тормозов. Это необходимо на тот случай, если из-за какой-то неисправности вдруг выйдет из строя один из двух тормозных контуров. В этом случае второй контур всей тормозной системы будет по-прежнему функционировать.
