Толкатели или гидрокомпенсаторы: что лучше, плюсы и минусы, в чем отличия

Содержание

Плюсы и минусы применения

Прямое назначение компенсатора — регулирование зазора, который образуется между клапаном и валом. Без этого нормального работать силовой агрегат не сможет. Происходит это автоматически за счет давления масла. Преимущества применения механизма таковы:

топливо расходуется медленнее;
улучшается динамика;
мотор работает мягко и бесшумно;
увеличивается срок службы ГРМ, повышается точность его фаз;
мощность и ресурс работы ДВС увеличивается.

Не обходится и без минусов. Как уже говорилось, основной толкательной силой системы является масло. Следует использовать только качественные, а значит, дорогие масла. Предпочтительна синтетическая рабочая жидкость. Кроме того, масло приходится часто менять, а это тоже «пахнет» внушительными расходами.

Компенсаторы часто забиваются — это еще один минус механизма. Привод ГРМ начинает издавать сильный шум, а работа силового агрегата ухудшается.

Конструкцию сложно ремонтировать — лучше доверить это дело специалистам. Чтобы не пришлось постоянно посещать автосервис и менять гидравлические компенсаторы, нужно следить за тем, чтобы мотор находился в чистоте. При первой же необходимости меняйте масло в системе, тщательно промывайте мотор. Неисправности нужно устранять сразу же после их выявления.

Помните: выход из строя компенсатора может вызвать серьезные проблемы с ДВС. Так почему бы просто не соблюдать правила эксплуатации?

Современные автомобили стали более совершенными, более умными

Современный автомобиль требует меньше внимание к своему обслуживанию, чем скажем автомобиль 20 лет назад. В конструкции автомобиля все больше и больше появляется устройств, которые предназначены облегчить эксплуатацию автомобиля

Одним таким технологическим прорывом, являются гидрокомпенсаторы. Но многие не знают или не понимают, зачем нужны эти гидрокомпенсаторы?

Теперь плюсы и минусы гидрокомпенсаторов

Плюсы гидрокомпенсатора1) Хорошая тяга

2) Уменьшенный расход топлива

3) Увеличенный ресурс системы газораспределения

4) Тихая работа двигателя

Минусы гидрокомпенсаторов1) Требуется более качественное масло

Чтобы двигатель автомобиля стабильно работал, необходимо своевременное открытие и закрытие клапанов. Но одного лишь этого мало. Между клапаном и распределительным валом должен сохраняться зазор определенной величины. Узел ГРМ за последние несколько десятилетий серьёзно эволюционировал. Раньше в качестве регулятора величины зазора выступали механические «широкие» толкатели, но позже они были заменены, пусть и не в полной мере, гидравлическими компенсаторами. Когда гидрокомпенсатор исправен, он бесшумно исполняет свои функциональные обязанности. Но этому механизму характерен износ, поэтому замена гидрокомпенсаторов относится к числу важных и обязательных работ.

Монтаж регулировочных болтов.

Работы по их установке производятся точно так же, как и в предыдущем случае. Единственным отличием будет ручная регулировка клапанов. Для этого понадобиться толстый щуп либо индикатор.

Чтобы произвести замер необходимо сперва совместить метки на распредвале и измерить зазор клапанов 8 и 6, затем провернуть вал на 180 градусов, после чего приступить к регулировке клапанов 7 и 4. Затем настраиваем 3 и 1, 2 и 5.

Зазор на клапанах должен равняться 0,15 миллиметров. Измеряется только на холодном двигателе. Если это значение больше, то со временем проявиться стук клапанов. Если установить его меньше, то в скором времени они могут прогореть.

На старых двигателях внутреннего сгорания проблему роста изменения тепловых зазоров, увеличивающихся по причине износа в клапанном механизме, решали при помощи регулировок. Эту работу выполнял специально обученный человек. Настройка клапанов требовалась каждые 10 000 км или же по износу. Специалисты разбирали двигатель и вручную регулировали клапана – нужно сказать, что это достаточно трудоемкая процедура, которая требовала от мастера специальных навыков и квалификации. Также для этой задачи был нужен специализированный инструмент – набор щупов.

Замена компенсаторов

Следует отметить, что замена гидрокомпенсаторов своими руками ваз 2112 имеет свои определённые нюансы. Знание этих технических тонкостей позволят автолюбителям и профессионалам успешно решать проблемы такого рода. Далее представлена подробная инструкция по выполнению замены ГК:

Вначале снимается пластиковая крышка.
Далее снимается ресивер. Необходимо закрыть крышками отверстия впускного коллектора.
Потом необходимо снять модуль зажигания.
Затем снимается шланг вентиляции картера.
Далее снимаем крепление проводов форсунок. Для этого нужно использовать рожковый ключ на 10.

Затем снимаем клапанную крышку. Для этого необходимо с помощью головки на 8 отвернуть 15 болтов.

Далее снимается крышка головки цилиндров.
Производим проверку работоспособности гидрокомпенсатора. Для этого на него надо нажать любым стержнем, желательно из мягкого металла. Кулачок распределительного вала в этом случае должен быть повёрнут к компенсатору тыльной тупой стороной. Если компенсатор прижимается легко, с небольшим усилием, значит, он подлежит замене.

Демонтируем зубчатые шкивы распредвалов.
Отсоединяем провод от датчика давления масла.
Раскрепляем корпус подшипников распредвалов. Для этого необходимо, с помощью головки на 8 отвернуть 20 болтов.
Отворачиваем болт крепления штанги к кронштейну задней опоры двигателя.
Далее откручиваем три гайки крепления кронштейна задней опоры. Это делается с помощью головки на 15.

Снимаем кронштейн задней опоры.
Теперь можно снять корпус распредвалов.
Из корпуса вынимаем трубки свечей зажигания.
Для того, чтобы отличить впускной и выпускной распредвалы, на первой шейке впускного вала имеется поясок.

Далее снимаем распредвалы с сальниками.
Далее необходимо снять задние заглушки корпуса подшипников распредвалов и головки цилиндров.
С помощью магнита достаём из гнезда гидрокомпенсатор.

В случае необходимости заменяем гидрокомпенсатор новым изделием и производим сборку в обратном порядке.

Как видно по фото, предложенный комплекс работ, особых трудностей не представляет. После выполнения замены, двигатель может некоторое время работать с повышенным шумом. В этом случае делают прокачку гидрокомпенсаторов. Для этого необходимо выполнить следующие действия:

Запустить двигатель и в течение 5 минут дать ему поработать на 2500 оборотах.
Затем перейти на холостые обороты и дать двигателю поработать полминуты.
Далее двигатель заглушить и выждать одну минуту.
Через минуту двигатель запустить вновь. Если стук исчез, то гидрокомпенсатор прокачан, если нет, то всю процедуру нужно повторить вновь. Повторов может понадобиться до пяти и больше.

Могут ли стучать гидрокомпенсаторы из за масла

Почему стучат гидрокомпенсаторы и что делать?

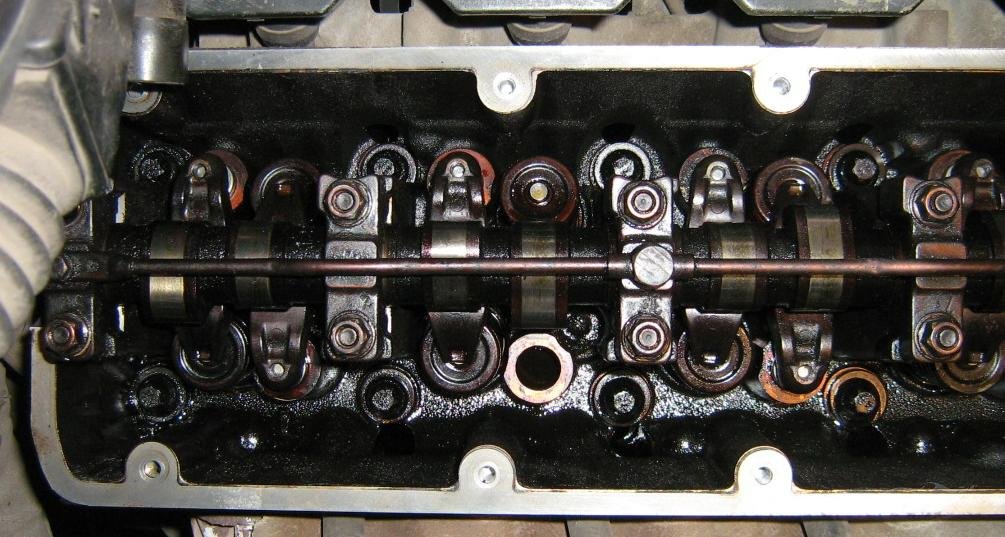

Что лучше — толкатели или гидрокомпенсаторы

Гидрокомпенсатор, он же гидротолкатель предназначен для автоматической регулировки тепловых зазоров клапанов двигателя. В ходе эксплуатации автомобиля можно слышать постукивание двигателя, говорят это стучат гидрокомпенсаторы. А Вы знаете причины этой неисправности и как с ней бороться?

Как определить, какой стучит гидрокомпенсатор?

Чтобы проверить гидрокомпенсатор необходимо нажать на него выколоткой из мягкого металла или отверткой (при этом кулачок распредвала должен быть обращен к толкателю «затылком»). В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием. Если же усилие невелико, гидротолкатель необходимо заменить.
Установите поочередно кулачки распредвала выступами вверх и проверьте наличие зазора между толкателями и кулачками. Утапливая (например, деревянным клином) проверяемый гидротолкатель, сравните скорость его перемещения с остальными. При наличии зазора или повышенной скорости перемещения разберите гидрокомпенсатор и очистите его детали от загрязнений или замените гидрокомпенсатор.

Почему стучат гидрокомпенсаторы

Причина неисправности	Способ устранения

Вытекание масла из части гидрокомпенсаторов во время длительной стоянки	Шум, исчезающий спустя несколько секунд после пуска двигателя, не является признаком неисправности, так как из части гидрокомпенсаторов, находившихся под нагрузкой клапанных пружин открытых клапанов (каналы подачи масла остались открытыми), вытекло масло, недостаток которого восполняется в начале работы двигателя

Повреждение или износ шарика обратного клапана Загрязнение механизма гидрокомпенсатора продуктами износа при несвоевременной замене масла или его низком качестве	Замените гидрокомпенсатор Очистите детали механизма от загрязнений. Применяйте масло, рекомендуемое в руководстве по эксплуатации

Перетекание масла через увеличенные вследствие износа зазоры между плунжером и гильзой гидрокомпенсатора	Замените изношенный гидрокомпенсатор в сборе

Вспенивание при избытке масла (выше верхней метки на щупе) в масляном картере из-за его взбалтывания коленвалом. Попадание воздушно-пенной масляной смеси в гидрокомпенсаторы нарушает их работу Засасывание воздуха масляным насосом при чрезмерно низком уровне масла в масляном картере Повреждение маслоприемника из-за деформации масляного картера при ударе о дорожное препятствие	Доведите уровень масла в масляном картере до нормы Доведите уровень масла в масляном картере до нормы Отремонтируйте или замените дефектные детали

Возникновение зазора между толкателем и кулачком распредвала из-за повреждения или загрязнения деталей гидрокомпенсатора	Снимите крышку ГБЦ, установите поочередно кулачки распредвала выступами вверх и проверьте наличие зазора между толкателями и кулачками. Утапливая (например, деревянным клином) проверяемый гидротолкатель, сравните скорость его перемещения с остальными. При наличии зазора или повышенной скорости перемещения разберите гидрокомпенсатор и очистите его детали от загрязнений или замените гидрокомпенсатор

Немного истории

Гидравлические компенсаторы пришли на смену менее эффективным механическим регуляторам газораспределительных механизмов. Как правило, обычный клапан двигателя, скажем на классическом двигателе ВАЗ 2105 — 2107, не имеет гидрокомпенсатора поэтому его часто приходилось регулировать, в среднем через 10 000 километров. Регулировка клапана на, ВАЗ 2105 – 2107, производилась вручную, то есть приходилось снимать клапанную крышку и выставлять зазоры, при помощи специального щупа, которые различались по толщине, а значит вы могли подобрать для вашего пробега.

Если регулировку не производить, то двигатель автомобиля, начинал шуметь, динамические характеристики снижались, а расход топлива возрастал. Через 40 – 50000 километров, клапана вообще следовало менять. То есть механическая регулировка клапана, «мягко» скажем — изжила себя, нужно было, что-то делать, так сказать усовершенствовать конструкцию.

Так на двигателях переднеприводных ВАЗ, начали устанавливать механические толкатели перед клапаном. Если утрировать, то на клапан сверху просто одевалась большая «шляпка», у нее большой диаметр (чем у старой конструкции), а поэтому износ намного уменьшился, ведь износить больший диаметр гораздо сложнее, чем малый. Но регулировка все равно осталась, конечно не каждые 10 000 километров, намного реже, но ее все равно рекомендуется делать. Обычно это происходило путем подкладывания ремонтных «шайб», увеличенной высоты. Стоит о механические регулировки достаточно эффективны и используются некоторыми производителями до сих пор, регулировка шайбами рекомендуется не ранее 40 – 50 000 километров (если говорить о наших ВАЗ) на некоторых иномарках толкатели ходят еще дольше. Большими плюсами является простота конструкции, неприхотливость (можно лить полусинтетические масла), а также относительная дешевизна конструкции. Минусами можно отметить то, что при выработке «шайб» сверху двигатель начинал работать шумнее, падали динамические характеристики и увеличивался расход. Нужна была конструкция, которая автоматически регулировала зазор.

И вот на смену механической регулировке клапана, пришла совершенно новая технология. Тут все просто — теперь вам не нужно регулировать клапана вручную, за вас все сделают гидрокомпенсаторы. Они сами выставят нужный зазор клапана двигателя, благодаря чему увеличивается ресурс двигателя, увеличивается мощность, снижается расход топлива, да и механизм ходит довольно долго 120 – 150 000 километров (при должном обслуживании). В общем, шаг вперед.

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.

Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.

Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.

Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Неисправности катализатора и их причины

Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и рабочая жидкость из гидрика через них стекает.

При запуске же количество масла в каналах быстро восполняется.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.

Стук на холодную может свидетельствовать о:

Механический износ плунжера и его посадочного места. В таком случае рабочая жидкость не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
Заклинивание плунжера в посадочном месте из-за загрязнения;
Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;
Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
Выработанный ресурс масла, а также значительное его засорение продуктами трения;
Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.

Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.

По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.

Назначение и принцип работы гидрокомпенсаторов

Гидравлические компенсаторы, или гидрокомпенсаторы, это составная часть системы газораспределительного механизма (ГРМ) в цилиндре ДВС. При прогреве двигателя детали ГРМ нагреваются, что приводит к увеличению их размеров. Поэтому между деталями ГРМ оставляются тепловые зазоры — от 0,15 мм на впускных клапанах и до 0,35 мм на выпускных. Одной из проблем ГРМ является механический износ и увеличение зазоров клапанов, в результате чего клапаны не открываются или не закрываются полностью. Результатом этого становится снижение мощности автомобиля, затруднения с пуском мотора и повышение токсичности выхлопа. Причиной этого является загорание топлива во впускном коллекторе или недостаточная наполняемость цилиндров двигателя топливной смесью. Дизельные же автомобили в результате неправильного размера тепловых зазоров и вовсе становятся неработоспособными.

Для регуляции размеров зазоров клапанов ранее применялась механическая настройка рычагов и шайб, затем появились механические толкатели, а на современных автомобилях их сменили гидравлические компенсаторы. Гидрокомпенсаторы в автоматическом режиме изменяют свою длину на размер, равный тепловому зазору в ГРМ.

По своему устройству гидрокомпенсатор представляет собой:

корпус в виде цилиндрического толкателя или составной части головки цилиндров;
расположенная в корпусе плунжерная пара, состоящая из втулки и плунжера (шарикового подпружиненного клапана), зазор между втулкой и плунжером — около 8 мм;
пружины плунжера;
обратный клапан.

Работа гидрокомпенсатора состоит из нескольких этапов.

На первом этапе кулачок распредвала расположен в противоположной стороне от гидрокомпенсатора. Плунжерная пружина выдвигает плунжер, в результате чего увеличивается зазор. В полость под плунжером поступает масло через масляный канал, после чего под воздействием плунжерной пружины клапан закрывается. На этом этапе плунжер поднимается и компенсирует зазор.
Под воздействием распределительного вала кулачок начинает давить на толкатель и перемещает его в нижнее положение. Шариковый клапан закрывается, а плунжерная пара начинает работать как жесткий элемент из-за того, что масло не сжимается.
При перемещении плунжерной пары вниз часть масла вытекает из полости, что компенсируется дополнительными порциями масла из системы авто. Длина гидравлического компенсатора незначительно увеличивается, образуя зазор. Его размер выравнивается порциями масла, которые подаются из системы смазки автомобиля.

Главный плюс гидрокомпенсаторов — абсолютно автоматический режим работы, не требующий регулировки, так как гидрокомпенсатор всегда подбирает необходимый зазор.

Гидрокомпенсаторы

С одной стороны кажется, что это идеальная система. Не нужно заморачиваться с постоянной регулировкой клапанов, кулачек распредвала и гидравлический толкатель всегда плотно прижаты друг к другу, повышается мощность падает расход топлива, да и в конце-концов нет такого шума. Вроде вот оно — решение, однако оказывается не все так просто, и многие производители не переходят на «гидрики» из-за ряда причин.

Сейчас гидрокомпенсатор представляет из себя почти тот же толкатель, только с автоматически регулируемой центральной частью. Она может выдвигаться или наоборот сжиматься, от нужных условий. Я сейчас не буду пересказывать все об этой конструкции, все же у меня уже есть статья.

В такой конструкции есть много плюсов:

Тепловой зазор всегда минимален — это значит, клапан двигателя всегда плотно прижат к кулачку распредвала
Всегда нужная мощность
При больших пробегах, меньший расход топлива, чем у оппонента
Автоматическая корректировка. Не нужно снимать для этой процедуры клапанную крышку
Ну и соответственно тихая работа. При любом пробеге

Но есть и минусы:

Сложная конструкция, как самой головки блока, так и гидрокомпенсатора
Соотвественно высокая цена. Иногда разница с обычным толкателем доходит до нескольких раз. А ведь на цену накладывается еще и головка блока (также дороже) и масляный насос (требуется производительнее)
Высокие требования к качеству масла
Чаще замена масла (желательно раз в 10 000 км)
Если выйдет из строя практически нельзя отремонтировать только замена
Гидрокомпенсаторы некоторых производителей ходят около 150 000 км (именно при таком пробеге некоторые регулируют тепловые зазоры)
При выходе из строя слышен сильный стук

Конечно нормальные компенсаторы будут ходить очень долго, обычно весь ресурс мотора. Но при нашем топливе, нагаре, масле (мягко сказать не высокого качества), они могут выходить гораздо быстрее.

Тогда будут ходить долго. В общем автомобиль с такой системой более требовательный к своему уходу.

Лично мое мнение компенсаторы все же более совершенная система, чем толкатели. Даже если выйдет из строя можно заменить один – два и дальше эксплуатировать, не выставляя тепловой зазор и не боясь, что (скажем) зажмет клапан.

Сейчас видео версия статьи, смотрим

А теперь голосование, что вы считаете лучше систему с обычными толкателями или с гидрокомпенсаторами

На этом заканчиваю, думаю, моя статья была вам полезна. Искренне ваш АВТОБЛОГГЕР

Назначение и принцип работы гидрокомпенсаторов

По своему устройству гидрокомпенсатор представляет собой:

корпус в виде цилиндрического толкателя или составной части головки цилиндров;
расположенная в корпусе плунжерная пара, состоящая из втулки и плунжера (шарикового подпружиненного клапана), зазор между втулкой и плунжером — около 8 мм;
пружины плунжера;
обратный клапан.

Работа гидрокомпенсатора состоит из нескольких этапов.

На первом этапе кулачок распредвала расположен в противоположной стороне от гидрокомпенсатора. Плунжерная пружина выдвигает плунжер, в результате чего увеличивается зазор. В полость под плунжером поступает масло через масляный канал, после чего под воздействием плунжерной пружины клапан закрывается. На этом этапе плунжер поднимается и компенсирует зазор.
Под воздействием распределительного вала кулачок начинает давить на толкатель и перемещает его в нижнее положение. Шариковый клапан закрывается, а плунжерная пара начинает работать как жесткий элемент из-за того, что масло не сжимается.
При перемещении плунжерной пары вниз часть масла вытекает из полости, что компенсируется дополнительными порциями масла из системы авто. Длина гидравлического компенсатора незначительно увеличивается, образуя зазор. Его размер выравнивается порциями масла, которые подаются из системы смазки автомобиля.

Достоинства и недостатки механизма

Непосредственная функция гидротолкателя заключается в регулировке зазора между коленвалом и клапаном, так как без него нормально работать двигатель не способен. Регулировка осуществляется в автоматическом режиме за счет изменения давления моторного масла. В таком механизме кроется ряд явных преимуществ:

экономнее расходуется горючее;

увеличивается эксплуатационный ресурс и мощность силового агрегата;

улучшаются динамические показатели автомобиля;

возрастает срок службы газораспределительного механизма, фазы впрыска топлива становятся точнее;

двигатель становится практически бесшумным, он работает мягко.

Однако, как в любой схеме, не обходится и без недостатков. В первую очередь они связаны с частой заменой масла, существенно бьющего по карману автовладельца. Ведь предпочтительно использовать синтетическую смазку, а она часто является самой дорогой.

Во-вторых, от того, как работает гидрокомпенсатор клапанов, зависит бесшумность и эффективность работы ГРМ. Увы, со временем данные компоненты мотора забиваются, из-за чего газораспределительный механизм начинает шуметь. Вдобавок такую конструкцию отремонтировать собственными силами довольно непросто, и поэтому приходится обращаться к автомеханикам-мотористам. Соответственно, чтобы не терять время и деньги, владельцам легковых машин независимо от их класса желательно постоянно следить за чистотой мотора. Тем более, что список профилактических работ не так уж и обширен – достаточно вовремя менять масло и тщательно промывать силовой агрегат. Да и в целом любую неисправность ГРМ желательно устранять сразу же после ее появления.
