Что значит CVT коробка: принцип работы и конструктивные особенности

Езда на вариаторе: особенности, правила и рекомендации

Прежде всего, хотя вариатор позволяет активно и динамично разгонять автомобиль,  резко растущих нагрузок такая трансмиссия не переносит. Простыми словами, резко стартовать с места на вариаторе никак не рекомендуется.

Игнорирование данного правила заметно сокращает ресурс вариаторной коробки, также возникают преждевременные поломки. Параллельно не стоит забывать, что ремонтировать вариатор  зачастую сложно и дорого.

Еще вариатор боится пробуксовок, то есть данная коробка не сильно приспособлена для эксплуатации в тяжелых или сложных дорожных условиях, что особенно актуально для короссоверов и внедорожников. Получается, если машина застряла, лучше воспользоваться сторонней помощью и отказаться от попыток выехать своим ходом. В противном случае может возникнуть сильный износ различных элементов коробки.

Также нужно упомянуть и прогрев вариатора. Греть данную коробку  нужно, особенно если температура опустилась ниже ноля. Причина- снижение текучести масла в трансмиссии по причине снижения температуры.

Прогревать вариатор по аналогии с АКПП будет неправильно, то есть стоять на месте и переключать режимы P-R-N-D и обратно не нужно. В данном случае  вариатор, с учетом особенностей его конструкции, не прогреется.  Для прогрева на месте можно на несколько секунд переместить селектор в положение «N», что позволит прогреть гидромуфту.

Затем нужно плавно трогаться, избегая при езде нагрузок, активных ускорений и интенсивного торможения. Фактически, 2-3 км. спокойной езды позволят нормально прогреть все элементы коробки без риска повышенного износа или поломок.

Обратите внимание, если температура воздуха низкая (от -5 и ниже), коробка прогревается дольше. Это значит, в спокойном темпе нужно проехать 5-10 км

(в зависимости от  наружной температуры).  Если же понижение температуры достигло отметки около — 30 градусов, от использования автомобиля с вариатором лучше отказаться. Это правило справедливо и для гидромеханических АКПП.

Если же ехать нужно, тогда рекомендуется около 20-30 мнут прогревать двигатель на ХХ, затем греть вариатор в режиме «N» не мене 15 минут, после чего на протяжении всей поездки избегать нагрузок на трансмиссию, то есть двигаться плавно, в спокойном темпе.

Что касается вопроса буксировки, автомобиль с вариатором буксировать без вывешивания ведущих колес не рекомендуется при малейшей такой возможности. Если же буксировки не избежать, тогда нужно отдельно изучить мануал для конкретной модели, где указаны правила буксировки машины с CVT.

Что касается буксировки других авто или прицепа,  опять же,  нужно помнить, что вариатор не способен выдерживать большие нагрузки. Другими словами, использовать авто с вариатором в качестве буксира не рекомендуется. Если же такая необходимость возникла, допускается буксировка прицепа, причем общий вес которого не превышает допустимых показателей (указано в мануале).

Также рекомендуется проводить компьютерную диагностику двигателя и всего автомобиля, так как работа вариатора напрямую связана с многочисленными датчиками ЭСУД. Другими словами, если какой-либо датчик выходит из строя, коробка вариатор может начать работать некорректно, падает «в аварию» и т.д. Более того, работа вариатора со сбоями по причине неисправного датчика может привести к поломкам самой коробки.

Например, проблемы с датчиком скорости заставляют ЭБУ вариатором перевести ремень в коробке в среднее положение (режим аварии), при этом происходит резкое торможение двигателем. В таких условиях значительно возрастают риски повреждения ремня. Если машина движется с высокой скоростью в аварийном режиме, может произойти обрыв ремня (цепи) вариатора.

Как правило, при покупке машины с коробкой вариатор, пробег которой больше 100 тыс. км, рекомендуется отдельно заменить ряд датчиков, а также выполнить замену ремня вариатора. В противном случае сбои в работе электроники одновременно с износом самого ремня (цепи) CVT часто становятся причиной, по которой происходит обрыв. Результат — крайне сложный и дорогой ремонт вариатора.

https://youtube.com/watch?v=vTozfo0DXdk

Правила езды на автомобиле, на котором установлен вариатор

Для длительной и безотказной службы бесступенчатой трансмиссии важно правильно эксплуатировать и обслуживать автомобиль, на котором установлен вариатор. CVT вносит ряд ограничений и особенностей, придерживаясь которых автовладелец максимально отсрочит дорогостоящий ремонт узла

Для большинства вариаторов вредно буксовать. В таком случае возникает перегрузка, вызывающая повышение температуры шкивов и ремня, а перегрев плох для масла и электроники. Если же во время буксования произойдет внезапный зацеп, то из-за резкого рывка ремень может проскользить по шкивам. В таком случае на конусах образуются задиры. В последующем ремень и шкивы при разгоне будут интенсивно изнашиваться и дорогостоящий ремонт не заставит себя долго ждать.

Езда по бездорожью также противопоказана большинству вариаторов. Все же существуют виды CVT, которые устанавливаются на кроссоверы. Съезд с дороги для таких машин допустим, но без критических нагрузок.

Рекомендуется отказаться от резких стартов. Вжимание педали газа в пол может вызвать пробуксовку ремня. В таком случае на шкивах появляются борозды, существенно влияющие на ресурс узла.

Буксировка также нежелательна для автомобилей с вариатором. Она вызывает перегруз и перегрев узла. В некоторых случаях возможно растяжение ремня или появление борозд на конусах

Особое внимание следует уделить работе трансмиссии в холодное время. При морозах масло начинает густеть

Поэтому важно прогревать вариатор зимой до начала поездки. Нормальная работа бесступенчатой трансмиссии возможно только когда смазка находится в пределах допустимой температуры

На автомобиле с вариатором не стоит перевозить тяжелые грузы. В таком случае возможны негативные последствия такие же, к которым приводит буксировка.

Для нормальной работы вариатора необходимо своевременно обновлять прошивку. В противном случае из-за «детских болезней» программного обеспечения CVT может работать неоптимально и даже переходить в аварийный режим.

Отрицательные стороны машин с коробкой CVT

При множестве плюсов, автомобили, оборудованные коробкой передач вариаторного типа, пока не завоевали соответствующей популярности среди потребителей. Многие автомобилисты не решаются садиться за руль таких машин, т. к. вариаторы не лишены существенных недостатков:

  • автомобили, оборудованные бесступенчатыми трансмиссиями, не могут ездить на длительные расстояния при максимальной скорости и мощности движка;
  • большая прихотливость вариатора требует частой замены трансмиссионного масла и масляного фильтра (в среднем через 30 000 км пробега);
  • чтобы увеличить срок эксплуатации клиноременной передачи, необходимо использовать дорогостоящую смазочную жидкость;
  • коробка-вариатор быстро выходит из строя при интенсивном, грубом стиле вождения, резких поворотах, экстренном торможении;
  • коробка передач CVT устанавливается на автомобилях с силовым агрегатом, мощностью не более 220 л. с.;
  • высокая стоимость сложных ремонтных работ вариатора;
  • после прохождения каждых 120 тысяч км рекомендуется менять дорогостоящий металлический ремень на новый экземпляр;
  • дефицит запасных частей для CVT коробки передач;
  • недостаточное количество квалифицированных автомехаников, разбирающихся в особенностях новых коробок передач;
  • сложная система управления – устройство теряет стабильность при выходе из строя любого электронного датчика.
Популярные статьи  Сравнение бензина Лукойл и Газпром по качеству, цене и составу

Автолюбители, привыкшие развивать большие скорости на машинах, оборудованных АКПП и МКПП, не спешат пересаживаться на автомобили с новым устройством.

Что такое автоматический и ручной режим вариатора

Движение в автомобиле с вариатором может осуществляться как в автоматическом режиме, так и с выбором ручного режима. Выбор режима производится селектором, различные расположения обозначены надписями.

Что значит CVT коробка: принцип работы и конструктивные особенности

Режимы вариатора:

  1. «D» — направление движения вперед. Относится к основным режимам, в которых с помощью компьютера изменяется передаточное число с учетом условий движения. Электроника следит за работой как вариатора, так и двигателя, обеспечивая их полноценную работу.
  2. «Р» — реверс. Для его реализации были внесены конструктивные изменения в виде установки специальных агрегатов. Включение этого режима допускается только при полной остановке автомобиля.
  3. «N» — нейтральная передача, при ее выборе разрывается связь между двигателем и коробкой передач. Его следует выбирать только во время длительной остановки.
  4. «P» — режим парковки, при котором ось ведомого конуса блокируется, исключая любое движение. Его следует выбирать только при оставлении автомобиля на стоянке. На многих автомобилях для выбора этого положения селектора помимо нажатия кнопки на рычаге нажмите педаль тормоза и включите стояночный тормоз. Переход в этот режим осуществляется выполнением тех же действий, только в обратном порядке.
  5. «+» и «-» — ручное управление, имитирующее переключение ступеней, хотя на самом деле вариатором управляет электроника и постоянный контроль за работой вариатора и ДВС со стороны компьютера.
  6. «S» — спортивный режим вождения. Предназначен для более динамичного движения автомобилей при нажатии педали акселератора. Изменение динамических характеристик движения происходит при более медленном изменении передаточного числа, что на выходе дает увеличение тяги наряду с увеличением скорости.
  7. «Е» — экономичный режим вождения, противоположный спортивному. В этом режиме осуществляется наиболее полное соединение ДВС с вариатором, что выражается в снижении расхода топлива.
  8. «L» — режим, предназначенный для тяжелых условий эксплуатации автомобиля. При выборе этого режима на ведущие колеса подается максимальное передаточное число. Езду с рычагом селектора в положении «L» следует осуществлять при буксировке прицепа или другого транспортного средства, при движении по бездорожью и в других сложных условиях.

Основные неисправности

Из-за особенностей конструкции вариатора все неисправности можно разделить на механические и электронные. При возникновении проблем в электронных блоках управления на комбинации приборов загорается предупреждающая лампа. При электронных ошибках вариатор блокируется на фиксированном положении, что позволяет добраться на машине к месту ремонта.

К проблемам электронного характера следует отнести:

  • выход из строя блоков управления коробки;
  • отказ шагового электродвигателя;
  • заклинивание электромагнитных клапанов основной магистрали.

Основной причиной механических проблем на Кашкае является нерегулярная замена масла и жёсткая эксплуатация коробки в условиях бездорожья и низких температур. Как правило, при механических проблемах коробка не переходит в аварийный режим с загорающейся индикацией на комбинации приборов. Исключением является перегрев масла в коробке.

Механическими проблемами вариаторов Ниссан Кашкай являются:

  • загрязнённый маслорадиатор, который расположен перед радиатором охлаждающей жидкости и последующий перегрев масла в коробке;
  • рывки при разгоне автомобиля являются признаком попадания грязи под клапан масляного насоса;
  • проскальзывание ремня по коническим поверхностям с образованием большого количества стружки;
  • износ и гул подшипников валов вариатора.

Видеоролик с описанием типичных проблем вариатора (автор carosokin).

Устранение проблем

Поломки в электронике коробки определяются во время компьютерной диагностики. Некоторые ошибки носят случайный характер и после обнуления больше не возникают. Для устранения других требуется вмешательство в механическую часть вариатора для ремонта и замены узлов. Большинство возникающих механических неисправностей можно устранить своими руками, но только при частичном или полном разборе коробки.

Если отремонтировать приспособление не удается, то может потребоваться его замена. Пока вариатор находится на гарантийном сроке его без проблем можно поменять в официальном сервисе Nissan. В случае, когда гарантия закончилась, сам вариатор и работы по его установке и адаптации обойдутся достаточно дорого.

Долговечность

О проблемах Audi с коробками Multitronic производства Luk слышал, наверное, каждый, кто хоть немного интересуется автомобилями. В CVT старого типа (1999-2006 гг.) постоянно сбоит управляющая электроника, выходит из строя механическая часть и преждевременно изнашивается цепь. Примечательно, что цепь использовали как раз для того, чтобы передать более высокий крутящий момент, но инженеры просчитались с ее прочностью. Со временем Немцы существенно доработали свои коробки, но проблемы все еще встречаются. Не вызывают доверия и другие немецкие вариаторы, например, ZF VT1-27T, применявшиеся в Mini R50/R53, и Mercedes 722.7/722.8 для моделей A/B-класса.

Гораздо меньше хлопот доставляют японские конструкции. Хотя, вариатор Jatco, используемый в различных моделях Nissan (например, Qashqai), тоже относится к группе риска. Общая проблема коробок CVT – это ограниченная доступность запасных частей и нежелание некоторых механиков связываться с вариаторами. Бесспорный лидер по части надежности – вариаторы Toyota (Lexus).

Бесступенчатая автоматическая коробка, несмотря на сравнительно простую конструкцию, довольно сложная и дорогая в эксплуатации. В дополнение к неисправностям электроники и ремней/цепей встречается и преждевременный износ маховика. Стоит отметить, что двухмассовый маховик используется лишь в некоторых автомобилях с CVT (Ауди).

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

Клиноременной механизм

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.Что значит CVT коробка: принцип работы и конструктивные особенности

Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

Что значит CVT коробка: принцип работы и конструктивные особенности

Принцип действия

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым. Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT. За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

Популярные статьи  Subaru WRX STI 2018: новые фото, цена и технические характеристики обновленного Субару

Клиноцепной вариатор

Что значит CVT коробка: принцип работы и конструктивные особенности

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

Тороидный вид вариатора

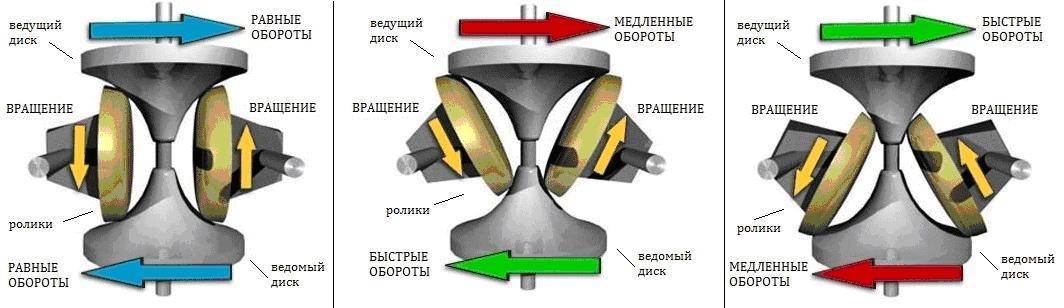

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств. Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой. Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Что значит CVT коробка: принцип работы и конструктивные особенности

Такой вид вариатора применяется реже всех, но за ним будущее.

Новые виды вариаторов

Ежегодно производители автомобилей выпускают модели с бесступенчатой коробкой переключения скоростей. Причем характеристики его работы постоянно улучшаются, оборудование совершенствуется. Совсем недавно компании JATCO и Nissan выпустили общее изобретение — улучшенный вариатор с облегченной и уменьшенной конструкцией. CVT совместил в себе новую коробку и клиноременную систему. У этого аппарата очень хорошие показатели работы:

  • Увеличенное число передач. Создатели расширили диапазон на 20 % (в сравнении с обычным CVT). Это позволяет автомобилю быстро разгоняться и сбрасывать обороты.
  • Весит обновленный агрегат на 13 % меньше, чем его стандартный прототип.
  • Имеет систему ASC, что позволяет компьютеру выбирать передаточное число, оптимально подходящее в момент разгона и остановки.

Учредители автокомпании «Порше» заявили, что в настоящее время проводят разработку по апгрейду CVT и улучшению принципа его работы. Они стараются поднять показатели комфорта во время езды, набора скорости и остановки. Хотят снизить объем потребляемого топлива, но в то же время увеличить коэффициент полезного действия. В планах у создателей — сделать такой тип CVT, принцип работы которого будет похож на восьмиступенчатую трансмиссию.

Усиленная работа над улучшением бесступенчатой коробки переключения скоростей подтверждает еще раз, что будущее за ней. Не исключено, что очень скоро вариатор станет альтернативой всем обычным КПП (автомат, механика и РОБОТ). Особый акцент производители автомобилей делают на его комбинированные модели, при которых работа двигателя будет самой идеальной, энергия будет сохраняться в специальном накопителе и тратиться только на передвижение транспортного средства.

Виды АКПП: гидротрансформатор, вариатор, робот

Что значит CVT коробка: принцип работы и конструктивные особенности

К автоматическим коробкам переключения передач (сокращенно – КПП) чаще всего относят следующие устройства:

  1. Гидротрансформатор (классический автомат);
  2. Вариатор (CVT);
  3. Роботизированная КПП (робот).

Каждая из них имеет свои отличия, плюсы и минусы. Так что перед тем как выявить победителя, следует их все по очереди рассмотреть более поподробно.

Гидротрансформатор (классическая коробка-автомат)

Гидротрансформаторы распространены на столько, что именно этот вид автоматических трансмиссий стал именем нарицательным для всех остальных типов АКПП – “коробка-автомат”.

Характерной чертой гидротрансформатора является наличие в нем специального трансмиссионного масла, которое постоянно циркулирует по замкнутому кругу, находясь под давлением. Именно поток масла и передает крутящий момент от двигателя к колесам автомобиля.

Автоматические коробки постоянно модернизируются, и если еще лет десять назад 4-ступенчатый автомат считался нормой, то теперь это уже явный анахронизм, а его место заняли автоматы с 6, 7 или даже 8-ю передачами.

Можно выделить следующие плюсы

классических автоматов:

  • Удобство в использовании;
  • Наличие ручного режима переключения;
  • Невозможность перегреть двигатель.

Но и минусы

у автоматов тоже есть:

  • Высокая стоимость автомобиля с АКПП;
  • Дорогое обслуживание и ремонт;
  • Невозможность длительной буксировки;
  • Высокий расход топлива.

Тем не менее, конструкторы успешно работают над устранением всех этих недостатков, и вскоре смогут избавить автоматы от них.

Вариатор (CVT)

Вариатор – это разновидность бесступенчатых трансмиссий. Сокращенно этот тип КПП обозначается тремя латинскими буквами CVT, от английского Continuously Variable Transmission.

Отличить селектор вариатора от рычага переключения обычного автомата порой непросто и опытному автовладельцу. Однако, несмотря на внешнюю схожесть, работают такие коробки абсолютно по другому.

Грубо говоря, вариатор представляет собой два шкива (диска), между которыми накинут ремень (реже – цепь). Шкивы могут сдвигаться и раздвигаться, за счет чего и происходит изменение передаточного числа.

Отличительной чертой вариатора является полное отсутствие передач и, как следствие, переключений между ними. Передаточные числа изменяются, но этот процесс идет непрерывно. Отменная плавность хода – вот главный козырь вариатора. По большому счету, разгон на машине с вариатором чем-то похож на ускорение троллейбуса. Так что комфорт водителю и пассажирам будет обеспечен.

Из-за того, что вариатору не приходится “щелкать” передачи, трансмиссия постоянно находится на пике крутящего момента, следовательно, автомобиль разгоняется шустрее.

И так, вариатор может записать себе в актив следующие плюсы

  • Низкий расход топлива;
  • Быстрый и чрезвычайно плавный разгон;
  • Комфорт;
  • Незначительный вес.

Но повсеместному внедрению вариаторов мешают и его минусы

  • Работает довольно шумно, что ощущается в салоне;
  • Меньший срок службы, чем у классических коробок-автомат;
  • Высокая стоимость ремонта и обслуживания;
  • Не любит резких стартов и агрессивной езды;
  • Высокая цена.

Робот (роботизированная КПП)

Роботизированные коробки передач представляют собой некий компромисс между автоматом и механической КПП.

По сути, робот – это та же “механика”, только переключением передач у неё занимается блок управления, контролируемый сервоприводами. При переключениях роботом передач возникает такая же пауза, как и в автомобилях с механической коробкой.

Кроме паузы между переключениями, водителям приходится мириться и с некоторыми другими недостатками роботизированных трансмиссий. Основные минусы

робота выражаются в следующем:

  • Толчки и рывки при переключениях;
  • “Задумчивость” робота;
  • Обязанность постоянно включать режим “N” (нейтраль) в пробках, воизбежание перегрева сцепления;
  • Невозможность буксировки.

Так что недостатков у этой коробки хватает, однако автомобили с ней продолжают продаваться, ведь эти минусы несколько нивелируют такие плюсы

роботов:

  • Невысокая стоимость (заметно дешевле “автомата” или вариатора);
  • Более низкий расход топлива.

Несмотря на это, такие роботы уже явно отживают свой век и уступают дорогу другим разработкам, например, таким, как преселективная трансмиссия типа DSG.

Достоинства и недостатки

Что значит CVT коробка: принцип работы и конструктивные особенности

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места. К преимуществам CVT можно отнести:

  • Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
  • Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
  • Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
  • Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
  • Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
  • Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.
Популярные статьи  Бульдозер Б10М: Т 800, Б10, ЧТЗ модельный ряд, 0101Е, Т 130, Б10М2, технические характеристики, болотоход, цены, аналоги

Несмотря на преимущества, CVT имеет и ряд минусов:

  • Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
  • Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
  • Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
  • Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
  • Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
  • Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

Рейтинг вариаторов по надежности

Определить самый надежный вариатор поможет рейтинг пяти лучших бесступенчатых трансмиссий. Его формируют CVT трех компаний: Jatco, Aisin и Subaru.

Открывает пятое место рейтинга по надежности вариатор Jatco JF015E, который встречается на Renault Kaptur. Четвертым идет Jatco JF016E, устанавливаемый на последние модели Mitsubishi Outlander. Третье место занимает Aisin K111, которым часто комплектуется Toyota RAV4. второе место у Subaru TR580, применяемого на Forester. Лидером по надежности является Jatco JF011E. Его можно обнаружить на Mitsubishi Outlander, Nissan Qashqai и X-Trail.

Роль масла в работе механизма

Рабочая жидкость отвечает за движение дисков. Оно происходит благодаря давлению. Однако ведомый шкив работает благодаря механической энергии самого трансмиссионного агрегата.

Для корректного функционирования CVT требуется специальное масло, разработанное для трансмиссии этого типа. Отличием от остальных жидкостей является сниженная сила трения. Предельная температура вариаторного масла равна +70℃. Показатели выше этой отметки оказывают негативное влияние на КПП.

Во избежание поломок, требуется своевременная замена масла в вариаторе. Его недостаток приведёт к проскальзыванию ремня. Грязная жидкость ухудшает состояние бесступенчатого механизма в целом, поэтому необходимо регулярно заливать чистую.

Классификация

Далее будет рассмотрена коробка передач CVT: что это такое с точки зрения конструкции и принципа функционирования. На основе данного критерия рассматриваемые агрегаты подразделяют на пять типов.

Электрическая передача. В таких механизмах основной двигатель приводит генератор, а колеса вращают электромоторы.

Гидрообъемная передача. Двигатель вращает гидронасос, подающий в приводящие колеса масло.

Гидродинамическая передача (гидротрансформатор). Данное устройство представляет собой механизм, состоящий из двух колес с лопатками, создающих поток масла. Не используется в качестве коробки передач, а является компонентом АКПП и вариаторов, где служит для преобразования крутящего момента от двигателя.

Механическая передача (вариатор). В данном случае передача момента происходит путем трения через промежуточное тело, которое может быть представлено шариком, ремнем либо роликом. Изменение передаточного отношения осуществляется перемещением данного тела в любую точку радиуса ведомого либо ведущего колеса. Именно такой агрегат называется CVT (коробка передач). Что это такое более подробно рассмотрено далее, так как данные агрегаты чаще всего применяют на легковых автомобилях.

Комбинированная трансмиссия. Предусматривает бесступенчатую передачу лишь небольшого момента, в то время как основная его часть передается через механические передачи.

Что такое вариатор

Вариатор CVT (расшифровка аббревиатуры – Continuously Variable Transmission) – это механизм, позволяющий изменять передаточное отношение трансмиссии без переходов между ступенями. В результате автомобиль плавно реагирует на изменение дорожной обстановки и сигналы водителя.

Изначально подобное устройство изобрел еще Леонардо да Винчи в последних годах XV века. Но выдача официального патента на механизм зарегистрирована много позже, что отрицательно повлияло на внедрение указанного принципа в технике.

К середине прошлого века коробку передач с вариатором применяли на мотоциклах. К концу столетия изобретение стало востребованным в самолетостроении.

Спустя время, голландским инженером Хуб Ван Дорном была применена стальная гибкая связь, что повысило надежность механизма. К полноценному производству машин с такой конструкцией трансмиссии приступили в 80-х годах прошлого столетия.

Современные технологии предусматривают использование новых износостойких материалов и специализированных смазочных средств. Устройство узлов доработано конструктивно, оптимизированы гидравлические компоненты, электроника, что повысило эксплуатационные характеристики оборудования.

Как считаете, может вариатор CVT со временем вытеснить автоматы и механику?
Да 52.88%

Никогда! 47.12%
Проголосовало: 104

Достоинства CVT

Плавный разгон и торможение. Отсутствие рывков, при исправном вариаторе.
Современные бесступенчатые КПП умеют экономить топливо лучше классических автоматов. В некоторых случаях экономия достигает уровня .
Низкий уровень шума при исправном агрегате. Вариатор не имеет фиксированных шестерен передач, поэтому он издает меньше шума при движении автомобиля.
Исключена пробуксовка ведущих колес. Это повышает безопасность на обледенелых дорогах

С другой стороны, современные автомобили оснащены системами курсовой устойчивости, авто будет уверено стоять на льду, неважно, какая коробка в нем установлена.

Как работает коробка передач CVT

Что значит CVT коробка: принцип работы и конструктивные особенности

Диски ведущего шкива вращаются от коленчатого вала силового агрегата. Ведомое фрикционное колесо передает высокий крутящий момент на колеса автомобиля. При этом используются специальные приводные ремни.

При работе двигателя, когда увеличивается количество оборотов при разгоне или изменяются другие параметры двигателя внутреннего сгорания, клиновидный ремень меняет степень натяжения – натягивается или ослабляется. Это приводит к изменению диаметра ведущего шкива,передаточное отношение в коробке передач при этом увеличивается или уменьшается соответственно.

Ведомое фрикционное колесо меняет параметры под воздействием сил инерции и пружин, входящих в его конструкцию. Весь процесс, в том числе и скорость вращения, число оборотовшкивов, регулируются при помощи системы электронного управления коробкой передач.

Ведущий и ведомый шкивы вариатора состоят из подвижных конусообразных дисков. Если диски максимально раздвинуты, ремень огибает наименьший диаметр, что соответствует нижней (первой) передаче. Когда диски постепенно сдвигаются, ход ремня увеличивается за счет большего диаметра. При максимальном сближении подвижных элементов шкива машина движется на самой высокой передаче (пятой).

Поочередное сдвижение и раздвижение дисков шкивов приводит к перемене передаточного отношения и соответственно, скорости автомобиля.

Оцените статью
