Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

https://www.youtube.com/watch?v=7F8l0kOOrLk Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Принцип работы центрального замка

На ВАЗ 2110 центральный замок представляет собой систему, предназначенную для открытия и закрытия дверей транспортного средства. Для более удобного управления центрального замка на ВАЗ 2110, да и на других авто, давно используется пульт. При необходимости ЦЗ можно настроить таким образом, чтобы он включался автоматически по истечении определенного промежутка времени. В зависимости от системы, с помощью брелка можно управлять и дверью багажного отделения, моторного отсека, а иногда ЦЗ даже позволяет открывать и закрывать стекла. В случае аварии ЦЗ может сработать автоматически, открыв все двери транспортного средства.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

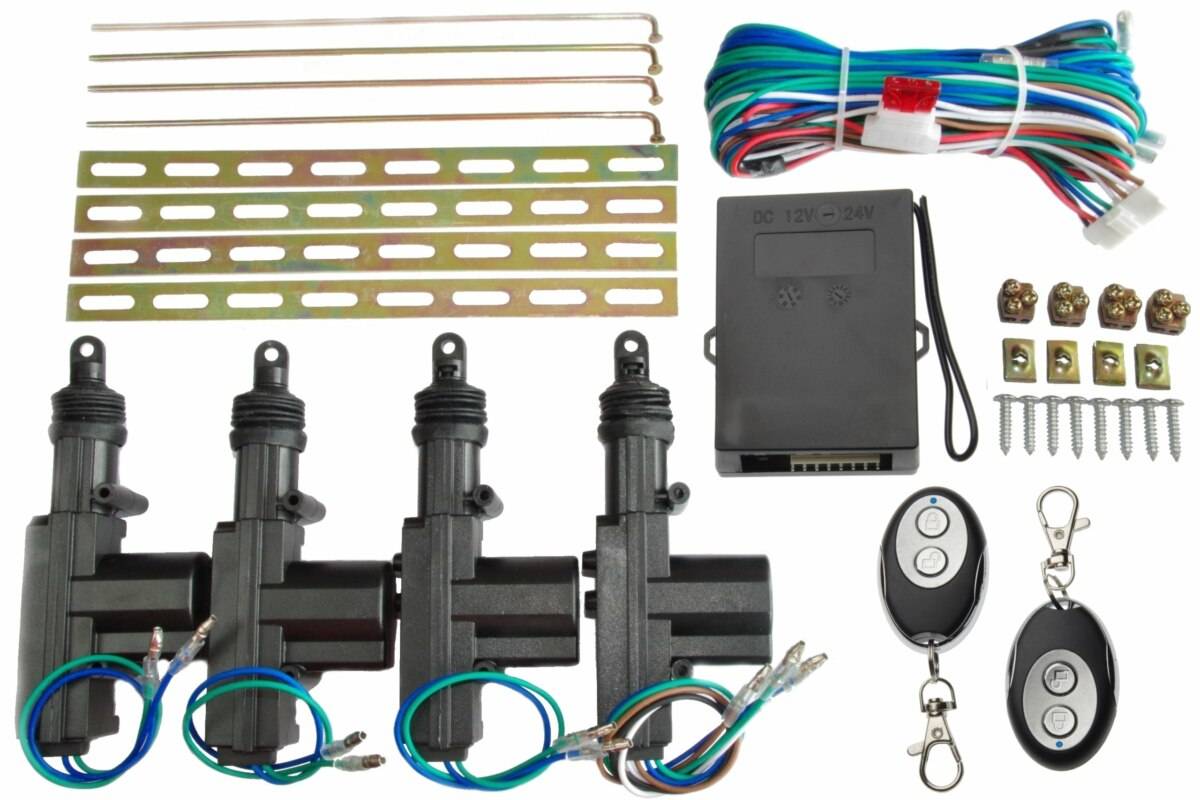

Комплект ЦЗ для авто

Центральный замок ВАЗ включает в свою конструкцию датчики — это концевые регуляторы включения дверей, соленоиды, а также блок управления. Концевой регулятор предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на блок центрального замка ВАЗ 2110. Предназначение переключателей заключается в креплении конструктивных элементов замка двери.

Непосредственно сама блокировка системы осуществляется с помощью одного переключателя, а функцию разблокирования выполняет другой датчик. Конструкция включает в себя еще два переключателя, обеспечивающие нормальную работу запирающего механизма. Еще один — пятый переключатель — монтируется на рычажном механизме привода, его предназначение заключается в выявлении положения двери. Если дверь авто открыта, то контакты элементов замыкаются, соответственно, вся система деактивируется. Для выполнения той или иной функции блок управления передает импульс на те или иные управляющие устройства, таким образом приводя привод в действие.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Монтаж ЦЗ в двери «десятки»

Система двойной блокировки

Также некоторые современные автомобили оборудованы такой системой безопасности, как функция двойной блокировки дверей. Речь в данном случае идет про включение блокировки замков изнутри салона, а также снаружи машины. Применение подобного конструктивного элемента в существенной мере позволяет обезопасить транспортное средство от действий злоумышленников. При наличии такой активированной системы, даже если угонщик разобьет стекло и попытается открыть дверь изнутри, у него ничего не получится. Что касается активации опции, то для этого требуется нажать на кнопку запирания дверей дважды. Такой же порядок действий предстоит выполнить и при отпирании замков. Примечательно, но даже такая современная и полезная система не может похвастаться отсутствием недостатков. Характерный минус здесь один, и он в полной мере перечеркивает все достоинства. При условии, если произойдет сбой всей централизованной системы блокировки дверей, автомобилист попросту не сможет попасть в салон своего автомобиля.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Как устроен замок?

  • блок, через который происходит управление системой;
  • переключатели;
  • исполнительное оборудование.
Популярные статьи  Как правильно самостоятельно подключить сигнализацию к центральному замку автомобиля

В процессе работы блок управления передаёт электросигналы исполнительным устройствам и проводит анализ выполняемой работы. В блоке происходит дешифровка сигнала и дальнейшее выполнение заданных команд. Задачи могут передаваться на различные части авто при условии, что на них установлены исполнительные устройства.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Переключатели отвечают за смену и фиксирование положения замков. При получении команды от блока микропереключатели в паре с концевиками выполняют свою работу, благодаря чему исполнительное оборудование может исполнять поставленные задачи. В качестве исполнительного оборудования выступают запорные устройства. ЦЗ по команде блока открывают либо закрывают машину и её различные части.

Центральный замок не влияет на работу двигателя в отличие от сигнализации. Блокировка от пульта управления ЦЗ может распространяться на:

  • дверные замки;
  • стеклоподъёмники;
  • багажник;
  • крышку топливного бака.

Дистанционный ключ работает от батареек, поэтому нужно регулярно проверять их заряд и при необходимости заменять их.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Компоненты системы

Так как центральный замок по своей сути, это довольно простая система, здесь присутствует всего несколько основных компонентов. В частности, речь идет про следующие элементы:

  • входные датчики централизованной системы;
  • электронный блок управления;
  • вспомогательный актуатор.

Разумеется, в составе этой системы также присутствует комплект проводки, соединяющий все компоненты в единую сеть, позволяющую автомобилисту не прилагать усилий для отпирания всех или отдельных дверей автомобиля.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Входные датчики

В данном случае речь идет про концевики – входные датчики, которые позволяют передавать информацию, а также расположение дверей в текущий момент времени, и отсылать сведения на блок управления, а также про микропереключатели. Последние определяют положение механических компонентов центрального замка в момент отпирания или запирания в процессе активации. Примечательно, что два микропереключателя отвечают за фиксацию кулачкового механизма. Отдельный переключатель в данном случае позволяет точно определить в каком положении находится рычажный механизм в приводе замка. Все это помогает точно распознать, в каком именно положении по отношению кузову расположены двери в этот момент.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

При условии, что дверь открыта, система замыкает контакты на переключателях, после чего функция центрального замка не может сработать. Далее актуальная информация передается непосредственно на блок управления. Он транслирует все необходимое на актуаторы, используемые для закрывания дверей, а также крышки багажного отделения и лючка бензобака.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

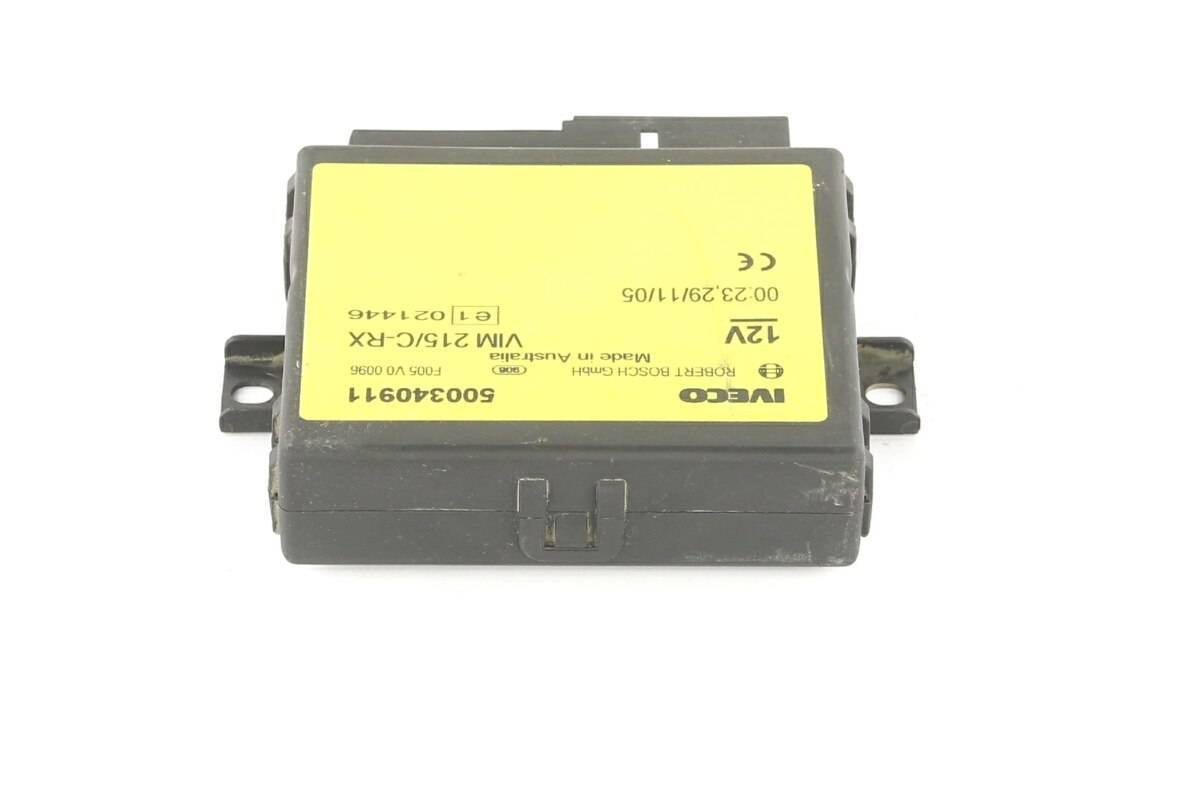

Электронный блок управления

Как и у любой другой системы, у центрального замка присутствует свой блок управления, который отвечает за работоспособность всей схемы. Как только на ЭБУ приходит информация с входных датчиков, здесь происходит анализ, а также последующее распределение по исполнительным элементам. Примечательно, что электронный блок управления также взаимодействует с сигнализацией. Это в свою очередь открывает возможность для дистанционного управления системой при помощи соответствующего, запрограммированного брелока.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

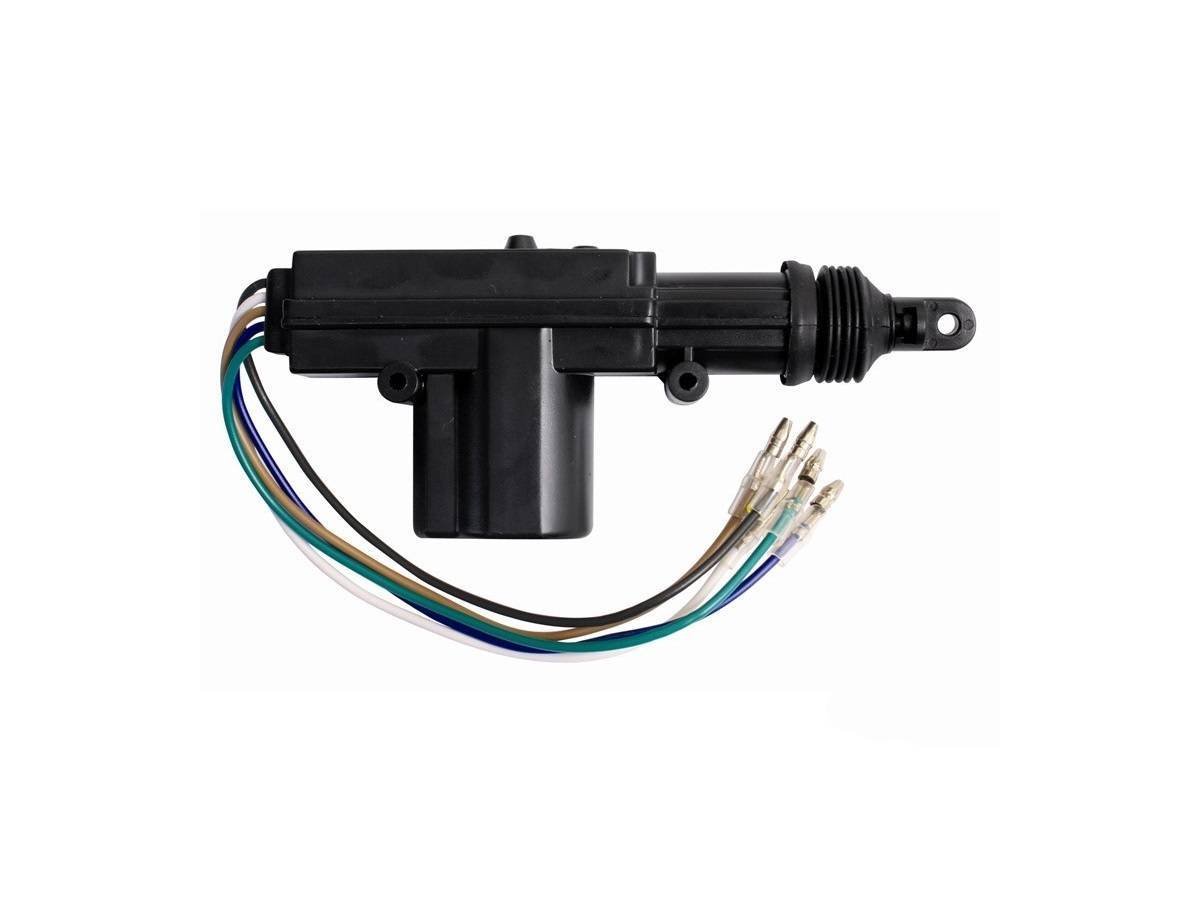

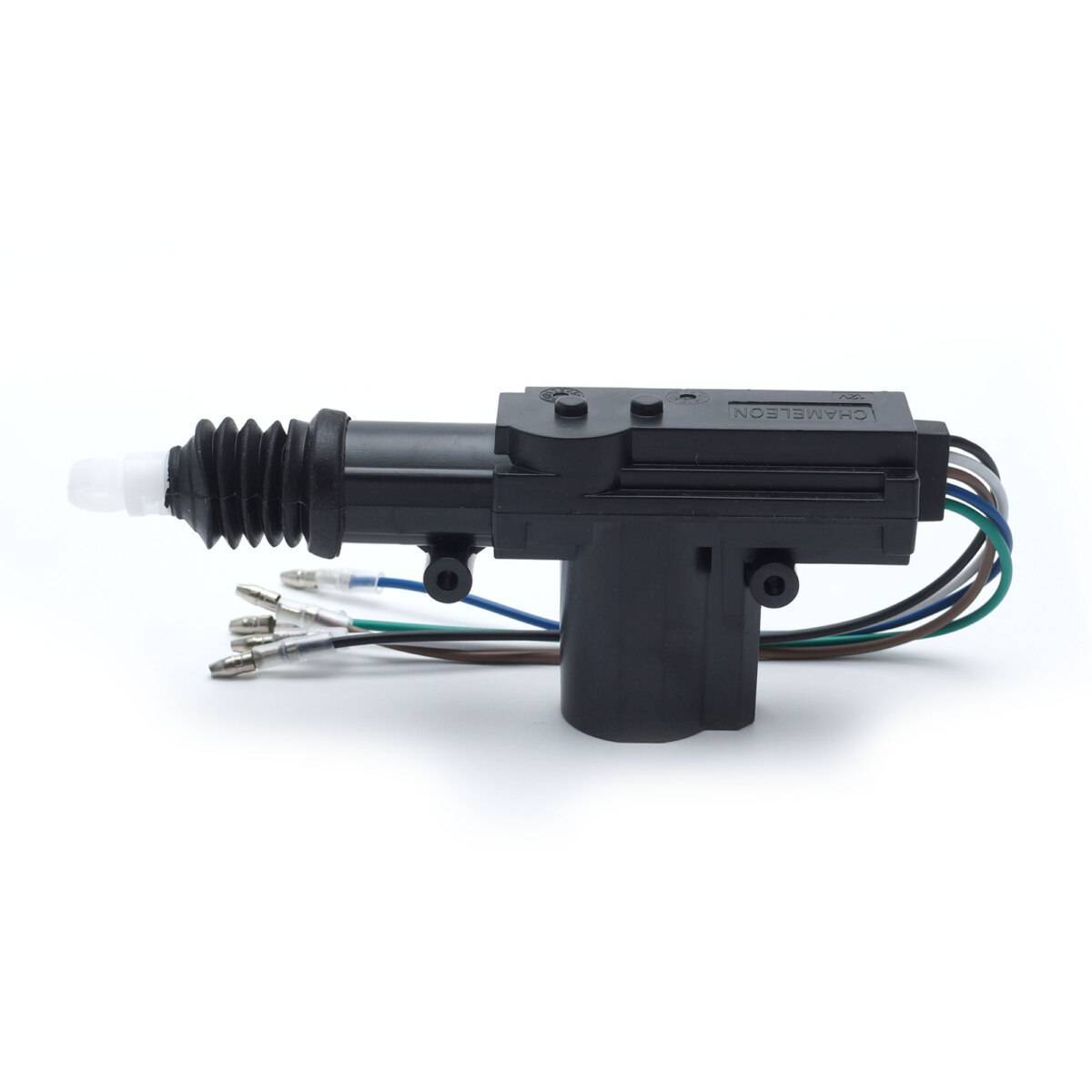

Актуатор

Еще один крайне важный элемент централизованной системы блокировки замков или центрального замка. В данном случае речь идет про исполнительное устройство или завершающее звено всей схемы, которое в свою очередь отвечает непосредственно за блокировку дверей. Примечательно, что сам по себе актуатор — это обычный электродвигатель, работающий на основе постоянного тока. Устройство объединено с простейшим редуктором и выполняет преобразование действия вращающегося электродвигателя в возвратно-поступательные движения цилиндра замка. Примечательно, что помимо электродвигателей на некоторых автомобилях устанавливается пневматический привод. Ярким примером можно назвать автомобильные бренды Volkswagen и Mercedes-Benz. Стоит напомнить, что эти устройства использовались ранее, но в последние годы от них отказались.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Инструкция по установке

Монтаж устройства осуществляется следующим образом:

  1. Сначала снимается пластиковая обшивка дверей и выбирается место для установки узла. Выбирая место, необходимо учесть место нахождения элементов стеклоподъемников. По мнению многих специалистов, устанавливать систему лучше в левый нижний угол двери.
  2. Следующим шагом будет монтаж активаторов замка, каждый из которых монтируется отдельно на каждую дверь. Заранее необходимо просверлить соответствующие отверстия в конструкции и зафиксировать их саморезами. После этого активатор необходимо соединить с тягой. Далее, от активаторов необходимо поставить фиксаторы на элементы ручного управления ЦЗ.
  3. Проводится укладка проводки- Все провода необходимо надежно зафиксировать, для этого могут использоваться пластмассовые хомуты. В нижней части двери их укладывать не стоит, поскольку в этом месте обычно собирается влага, поэтому лучше выбрать место между дверью и кузовом, заранее установив здесь резиновую трубку. Благодаря ей проводку можно защитить от повреждений.
  4. Следующим этапом будет демонтаж контрольного щитка. Сделав это, старую проводку от стеклоподъемников можно убрать и уложить новую, которая впоследствии соединяется с приводом.
  5. После этого производится подключение приводов активатора. Когда все эти действия будут выполнены, проводку с одной стороны нужно протолкнуть под контрольный щиток, а с другой стороны — в вещевой ящик. В стойку монтируется проходной патрубок, для ее установки может потребоваться отвертка.
  6. Теперь к разъему подсоединяется предохранитель и эта цепь подключается к блоку питания ЦЗ, вся конструкция устанавливается под центральной консолью. Кабель от ЦЗ необходимо подключить к бортовой сети, плюс — к предохранителю, минус — к кузову. Сборка производится в обратной последовательности.

 Загрузка …

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

  • ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
  • пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

  • с управлением плюсовым потенциалом;
  • с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Пошаговая инструкция по замене

Допустим, в основной блок сигналки необходимо прописать новый брелок. Тогда, нужно взять с собой все брелки, которые будут использоваться (максимум 4). Запись производится так:

  1. Снимают автомобиль с охраны. Находясь в салоне, закрывают все двери;
  2. Активируют сервисный режим;
  3. Выполняют запись брелков по очереди;
  4. Выходят из сервисного режима.
Популярные статьи  В каких случаях можно получить предупреждение вместо штрафа и как этому поспособствовать

Эта последовательность выглядит приблизительно. Сейчас мы её уточним.

Последовательность действий по записи

Прежде всего, чтобы выполнить запись брелков, нужно снять автомобиль с охраны. Затем, находясь в салоне, закройте двери и установите ключ в замок зажигания (он должен оставаться в положении LOCK).

Сначала ключ поворачивают влево

Приводим последовательность действий, позволяющих осуществить запись в стандартных условиях:

  1. Кнопку Valet, установленную в салоне, нужно нажать и отпустить 7 раз (зажигание пока не включайте);
  2. Заведите двигатель. Вы должны услышать 7 гудков;
  3. Выполните запись брелка, нажав на нём кнопки «1-2» (для «Диалога» подходит сочетание «2-3»). Осуществлять нажатие нужно в одно касание, обе клавиши прижимают одновременно. Удерживайте кнопки 3-4 секунды, затем, прозвучит гудок;
  4. Повторите шаг «3» для каждого из брелков. Не нужно ждать слишком долго – если после гудка пройдёт 5 секунд, система выйдет из требуемого режима;
  5. Выключите зажигание. «Габариты» моргнут 5 раз, что означает следующее: из сервисного режима мы вышли.

Сейчас потребуется уточнить, что именно происходит на шаге «3».

Из руководства Starline Dialog

В штатной инструкции «Старлайн» рекомендуется нажимать две клавиши и удерживать их до гудка. Однако, есть вариант программного обеспечения, предусматривающий несколько другое: кнопки нажимают, удерживают их 3-4 секунды и отпускают. А гудок звучит через секунду после этого. Будете держать, не отпуская – не дождётесь гудка никогда. Узнать, что именно подходит в вашем случае (первый вариант или второй), можно экспериментально. Ничего страшного, если брелок с первого раза не пропишется – тогда, содержимое памяти останется прежним.

В действительности, это не так – если запись выполнить не удастся, основной блок останется в прежнем состоянии. А иначе, любая ошибка приводила бы к нежелательным последствиям. Но как только будет прописан хотя бы один брелок, «старые» коды сотрутся. Мораль: на всякий случай, в первую очередь прописывайте именно основной брелок.

Поведение светодиодного индикатора

Нужно найти, где именно в салоне расположен индикатор, который подключен к основному блоку. Этот индикатор у «Старлайна» выполнен в виде светодиода.

Сигнальный диод (СИД) Starline

Приводим расшифровку сигналов индикатора:

  • Медленное мигание – режим охраны включен;
  • Нет индикации – автомобиль снят с охраны, двери закрыты;
  • Быстрое мигание – открыты двери либо капот;
  • Вспышка 5 раз, пауза, снова 5 вспышек и т.д. – сервисный режим активен (его задействуют кнопкой Valet).

Больше тут добавить нечего. Следите за индикатором внимательно, и тогда не возникнет вопроса «почему кнопка Valet не действует».

Наиболее часто операторы совершают следующие ошибки. Пытаясь активировать сервисный режим, нужно проверить, все ли двери и капот закрыты (по индикации светодиода либо по дисплею основного брелка). Обычно, этого не делается. Ещё иногда стремятся использовать оборудование, несовместимое с той сигнализацией, которая установлена в авто. Ну а рассказывать о том, почему должны применяться только новые батарейки, мы здесь не будем. Данный вопрос в пояснениях не нуждается.

Особенности устройства

Автомобильный ЦЗ состоит из нескольких блоков управления, специальных датчиков, исполнительных устройств и прочих компонентов, которые объединены в одну единую систему.

Относительно устройства следует знать некоторые основные моменты:

  • на современных авто система управляется на расстоянии, то есть дистанционно, для чего используется соответствующий пульт. Это по сути радиопередатчик, вмонтированный непосредственно в ключ от автомобильного замка зажигания. С этого пульта идёт сигнал на приёмную антенну главного управляющего устройства замка. Обычно такой сигнал может передаваться на расстояние в среднем до 10 метров;
  • в механизме ЦЗ присутствуют входные датчики. Они представляют собой микропереключатели, а также концевые выключатели для всех имеющихся автомобильных дверей. Чтобы эта система могла зафиксировать двери в определённом положении (закрыть или же открыть замки), применяются микропереключатели. Концевой специальный выключатель необходим для передачи сигнала управляющему блоку и соответственно для фиксации его текущего или нынешнего положения;
  • на передних автомобильных дверях имеются кулачковые механизмы с микропереключателями. Они требуются для фиксации текущего положения замка. На поверхности этих кулачков имеется особый профиль. Один из переключателей отвечает за создание сигнала для осуществления блокировки, а другой выполняет функции по разблокированию;
  • формированием сигнала центрального запорного механизма о его нынешнем состоянии занимается ещё пара переключателей. Когда они срабатывают, поступает сигнал о том, что дверь на авто сейчас заблокирована или же разблокирована;
  • в замочном приводе предусмотрено использование рычажного механизма. Для фиксации его определённого положения и определения текущего положения автомобильных дверей в работу включается ещё один специальный важный переключатель. Когда дверь в машине открывается, контакты на этом микропереключателе замыкаются;
  • все переключатели по мере необходимости отправляют управляющие сигналы на общий ЭБУ. После их обработки все эти сигналы теперь передаются непосредственно центральному блоку. Потому происходит перенаправление в блоки на передних дверях автотранспорта, задних дверях, лючке бензобака и пр. То есть управляющие рабочие блоки дверей получают спецсигналы, которые включают в работу соответствующие исполнительные механизмы;
  • в роли исполнительных механизмов выступают актуаторы. Они соединяются с редукторами и являются по своей сути электромоторчиками. Когда редуктор вращает электромотор, механизм совершает возвратно-поступательные движения. Это позволяет открыть или закрыть замок на двери или иных элементах авто.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Всё это касается электрических типов автомобильных центральных замков. Стоит заметить, что существуют также пневматические системы. Но от таких приводов практически все отказались. Очень редко встречается пневматика в ЦЗ на современных автотранспортных средствах. Она существенно уступает электрическим аналогам.

ABS бывают разные

В самых дорогих, а значит, и самых эффективных четырехканальных системах каждое колесо имеет индивидуальное регулирование давления тормозной жидкости. Естественно, что количество датчиков угловой скорости, модуляторов давления и каналов управления в этом случае равно числу колес. Все четырёхканальные системы выполняют функцию EBD (регулировку тормозных усилий по осям). Дешевые обходятся одним общим модулятором и одним каналом управления. В таких ABS растормаживание всех колёс происходит при блокировке хотя бы одного. Наибольшее применение получила система с четырьмя датчиками, но с двумя модуляторами (по одному на ось) и двумя каналами управления. В них регулировка давления на оси происходит по сигналу датчика или худшего колеса, или лучшего. Наконец, выпускают трехканальную систему. Три модулятора этой системы обслуживают три канала, производя индивидуальное регулирование давления тормозной жидкости в магистралях передних колес по отдельности и обеих задних колес.

Популярные статьи  Покраска тормозных суппортов: выбор краски, пошаговая инструкция

Вы думаете, что давление тормозной жидкости в тормозной магистрали создается только главным тормозным цилиндром? Отнюдь нет. Часто ему помогает специальный, встроенный в систему гидронасос. В новейших ABS с помощью компьютера оценивается динамика движения автомобиля, угол наклона дорожного полотна, сцепление с поверхностью дороги, влияние включенного круиз-контроля при замедлении автомобиля и другие факторы и, на основании этой информации определяет какое нужно давление в тормозной магистрали. Определив необходимую величину давления, ее обеспечивают подачей или стравливанием тормозной жидкости в гидроаккумулятор.

На большинстве автомобилей с антиблокировочными системами торможение на рыхлом снегу и на гравии будет намного больше, чем на остальных автомобилях (из-за эффекта сбора валика грунта или снега перед заблокированным колесом). На последних ABS блоки распознают тип опорной поверхности по относительному скольжению и допускают возможность блокировки колёс. Такие системы не зажгут лампочку неисправности при прокрутке колёс на подъёмнике (например при диагностике ступичных подшипников), хотя в памяти это обязательно отметят.

Определяем неисправности центрального замка

Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.

Причины отказа системы центрального замка автомобиля:

1.Полный отказ.

Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.

2. Частичный отказ.

Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.

3. Нарушения работы замков.

Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.

Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.

1.Тестирование сигнализации.

Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.

Если в ручном режиме центральный замок функционирует, надо проверить  электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.

2. Не работает центральный замок полностью или частично.

При тестировании системы центрального замка он отказывается работать или работает с нарушениями  в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.

Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.

Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.

3.Предохранители системы целы и невредимы.

Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.

Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.

Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.

4.Произвольное открытие или закрытие дверных замков.

Часто после нажатия на кнопку брелка замки дверей  закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.

Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.

Монтаж актуатора замка ВАЗ-2110

Установка автосигнализации – процедура не из простых, если вы не являетесь специалистом в данной области и не имеете навыков работы с электропроводкой, но вполне осуществимая и без привлечения профессионалов.

Что такое центральный замок, зачем он нужен и как его установить на автомобиль

Способы монтажа вариативны, последовательность установки сигнализации к центральному замку определяется его типом (с постоянной, переменной полярностью или пневматический).

Сам замок объединяет все элементы центральной блокировки замков машины и имеет несложную конструкцию, включающую:

  1. Блок управления, являющийся главным элементом, обеспечивающим корректное функционирование всех узлов запирающей системы.
  2. Входные датчики, в роли которых выступают концевые выключатели дверей и замочные микропереключатели.
  3. Исполнительные устройства (актуаторы).

Запирание и отпирание автомобильных дверей, а также багажника, люка топливного бака, выполняется путём поворота ключа или нажатием кнопки, находящейся в салоне. Сигналы поступают от датчиков в электронный блок управления, командующий процессами, откуда уже последний сигнализирует приводам управления дверьми, воздействуя на исполнительные механизмы.

Перед процедурой необходимо ознакомиться с документацией, изучив штатное запираемое устройство, его строение, и подключаемое, после чего заняться поиском точек доступа. Определить, куда нужно подключать автосигнализацию можно, подсмотрев в паспорт устройства, с помощью лампового пробника, вольтметра, мультиметра. К замкам охранные комплексы подключаются через электроцепи с помощью коммутирующих устройств. Выбор точек установки основывается на следующих факторах:

  1. Тип сигнализации, наличие или отсутствие дистанционного управления охранной системы
  2. Марка, модель автомобиля, куда будет осуществляться подключение.
  3. Место расположения главного охранного блока.

Точки подключения отмечают в схемах к системам сигнализации и электрических схемах машины. Эта документация значительно облегчит монтаж даже в условиях отсутствия опыта у автомобилиста.
